IHM avançada para inversores de frequência ABB

IHM avançada para inversores de frequência ABB – Muito mais do que apenas textos!

A Interface Homem-Máquina (IHM), também conhecida como painel de operação ou HMI (Human-Machine Interface) desempenha um papel fundamental na automação industrial, atuando como interface entre operadores e os maquinários automatizados. Sua principal função é facilitar o monitoramento e o controle de máquinas e processos, garantindo eficiência, segurança e usabilidade. Elas possuem também função de registro de dados, sinalização de alarmes e falhas.

Por ela estar interligada com os dispositivos internos do painel e realizar comando nos mesmos permite que operemos ou configuremos os dispositivos com a porta do painel fechada. Um cenário comum na indústria é o ajuste de velocidade em máquinas acionadas por inversores de frequência. Tradicionalmente, essa operação exigiria que o painel elétrico permanecesse aberto para acesso frequente aos comandos, o que representaria:

– Riscos operacionais constantes (exposição a choques e arcos elétricos)

– Vulnerabilidade do equipamento (entrada de poeira, umidade ou objetos estranhos)

– Perda de eficiência (paradas frequentes para ajustes manuais)

Com uma IHM dedicada, esse processo se torna seguro e eficiente pois o operador ajusta a velocidade diretamente na interface, sem necessidade de abrir o painel. Esta solução não apenas elimina riscos, mas também otimiza a produtividade, ou seja, um ganho duplo em segurança operacional e eficiência produtiva.

Recursos da IHM ABB

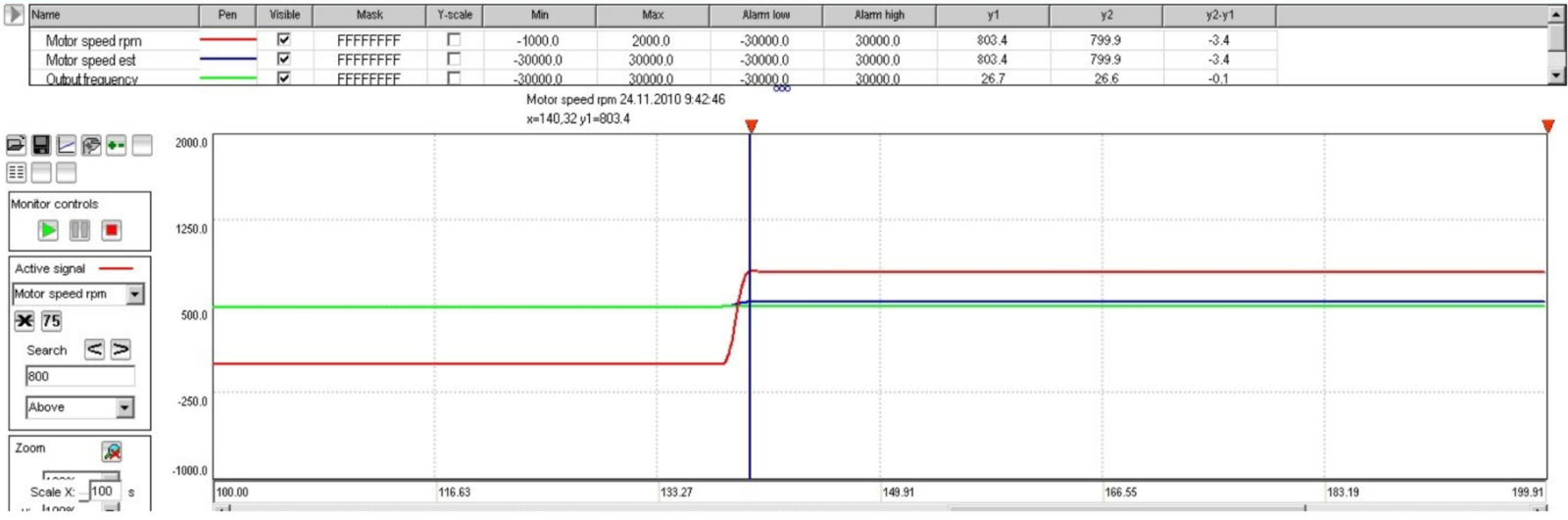

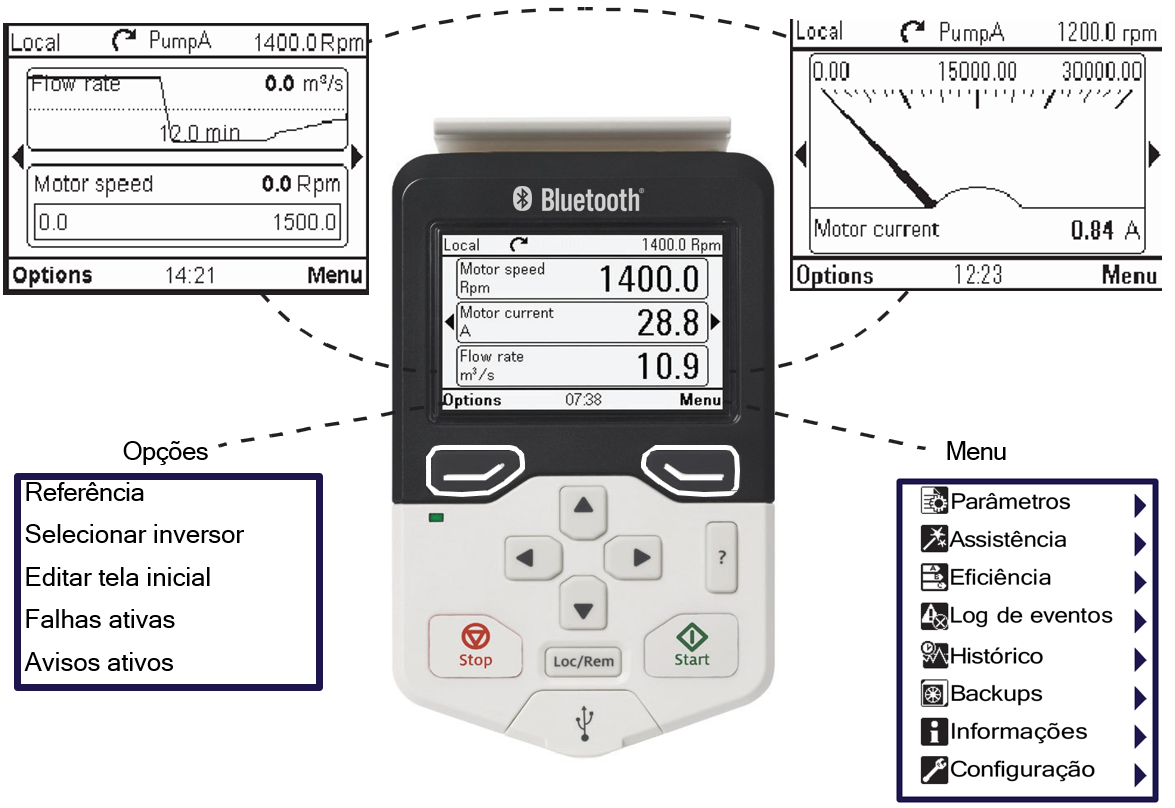

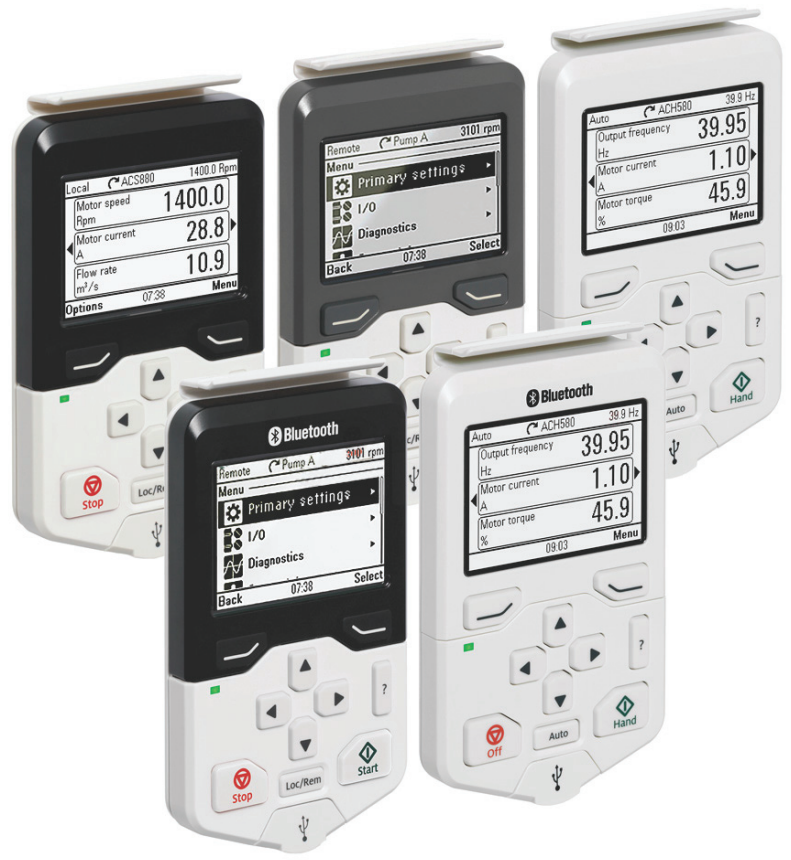

Os inversores ABB da família ACS880 vem equipados de fábrica com uma IHM avançada, que possui recursos tecnológicos avançados, além da parte da conectividade a IHM oferece além de textos em nosso idioma também a possibilidade de visualização de gráficos distintos de qualquer parâmetro desejado, o que pode ajudar bastante em diagnósticos.

– Com apenas uma IHM controle até 32 inversores!

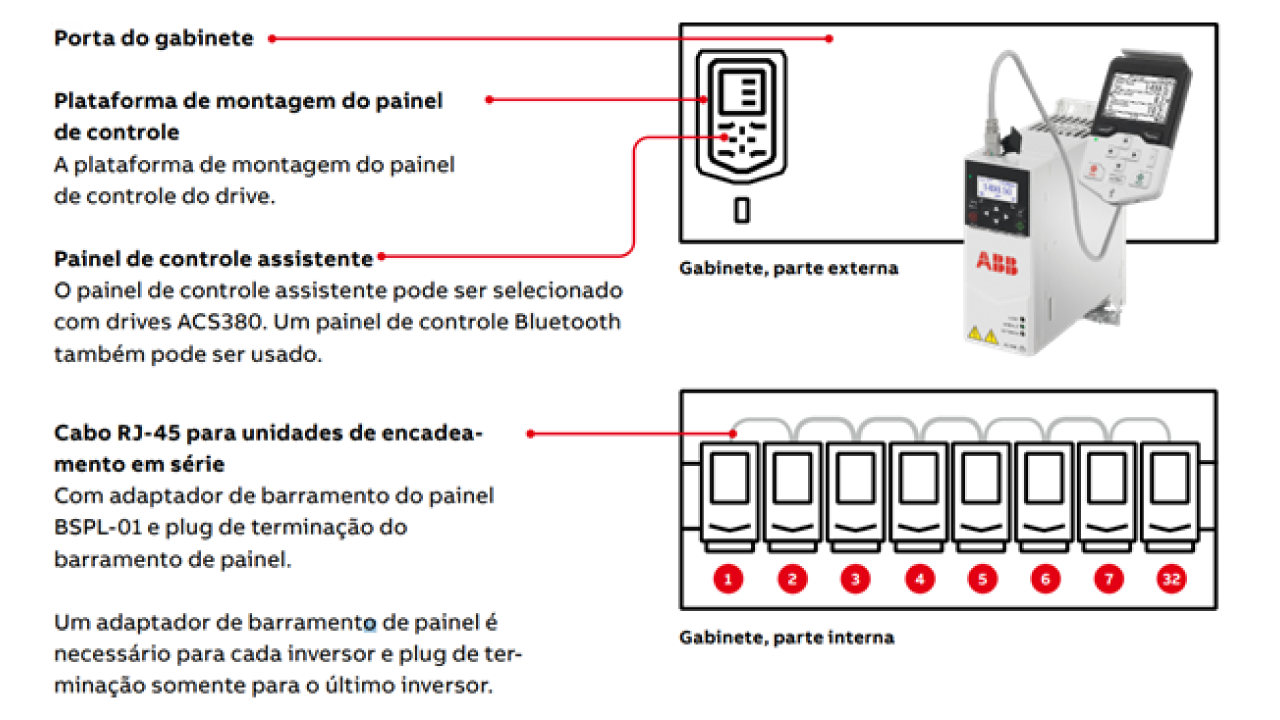

Com apenas uma IHM avançada na porta do painel conseguimos realizar o controle e monitorar até 32 inversores de frequência simultaneamente, sem a necessidade de aplicar uma IHM por inversor.

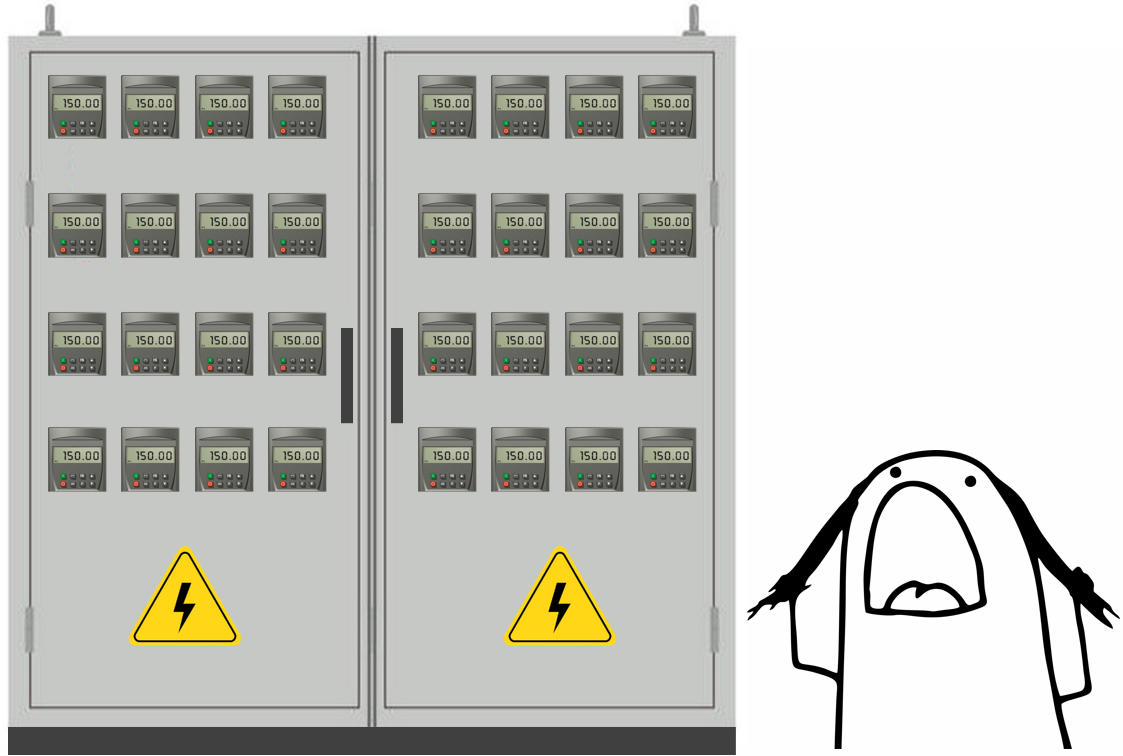

Vamos imaginar um cenário em que um maquinário possua 32 inversores e que cada um vai ter uma IHM dedicada instalada na porta do painel. Seria um grande desafio para o time de operação e de manutenção ter que manusear estas 32 IHM’s, certo?

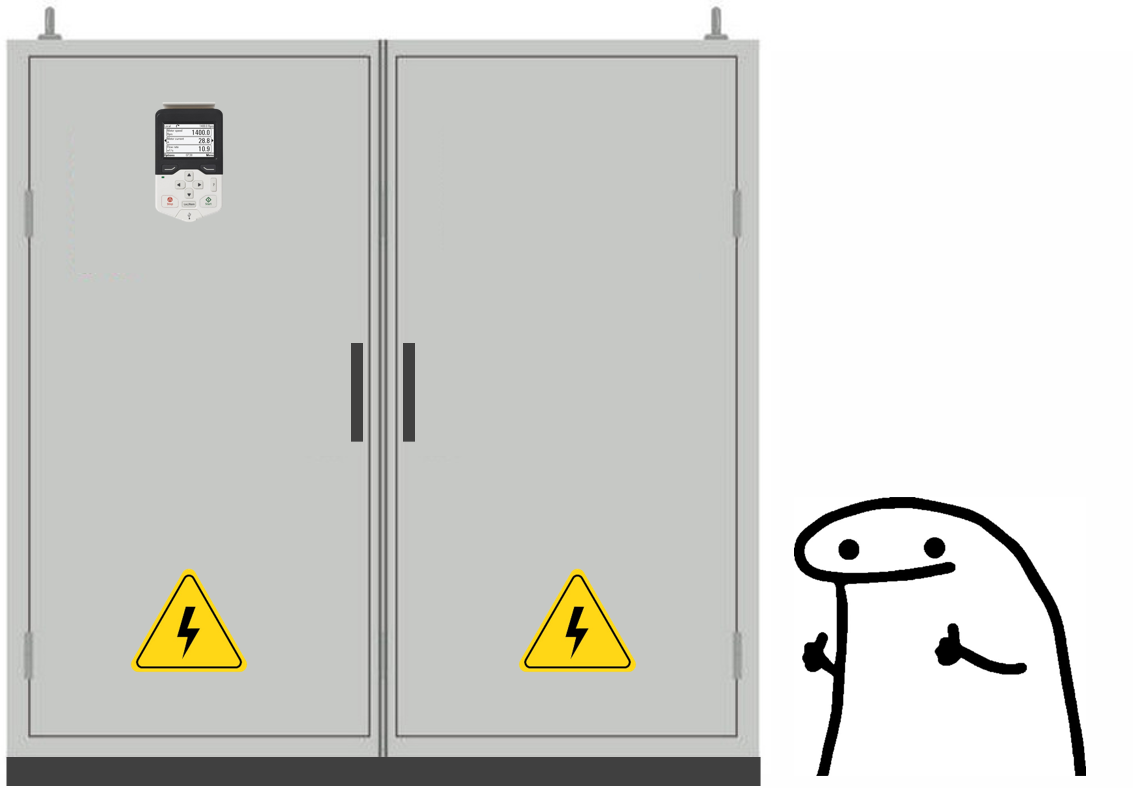

Com este recurso da ABB isto ficaria muito mais simples, centralizando tudo em apenas uma IHM. Seria uma quantidade infinitamente menor de cabos, recortes no painel e sem falar da facilidade de manuseio. Outro ponto bem relevante seria a economia em termos de valores de projeto, pois teríamos apenas uma IHM.

– Conexão via Bluetooth

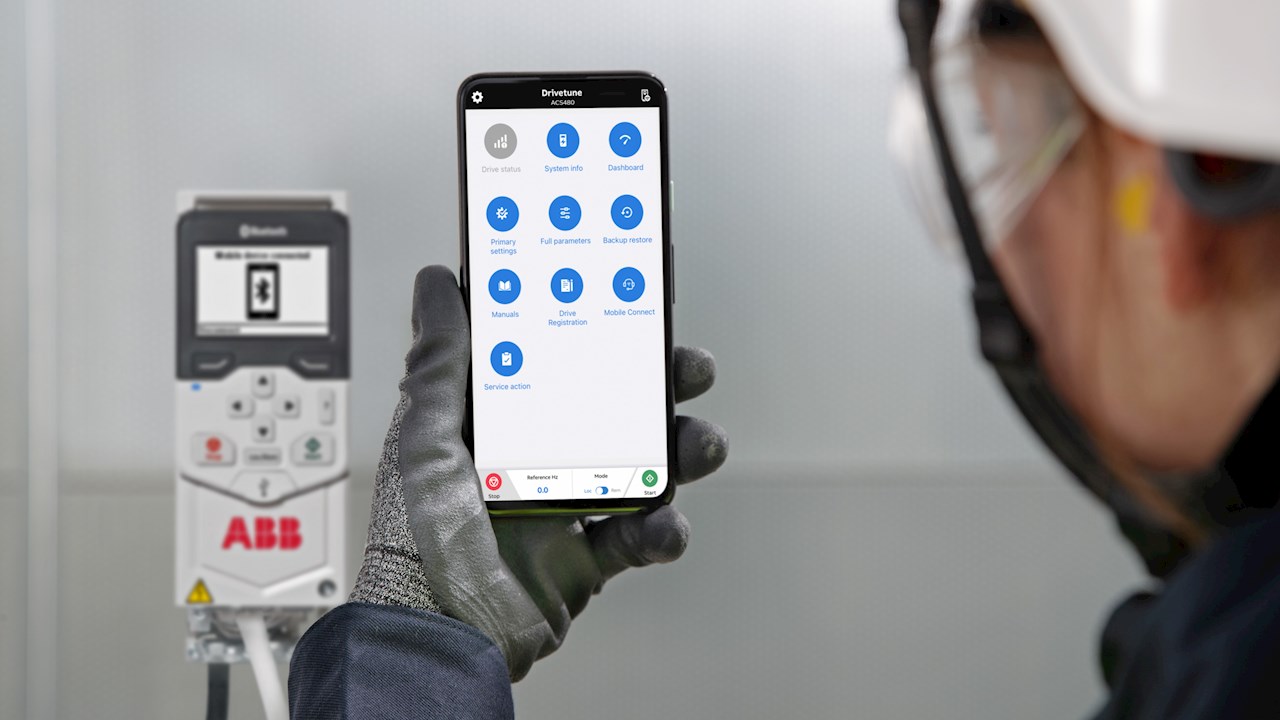

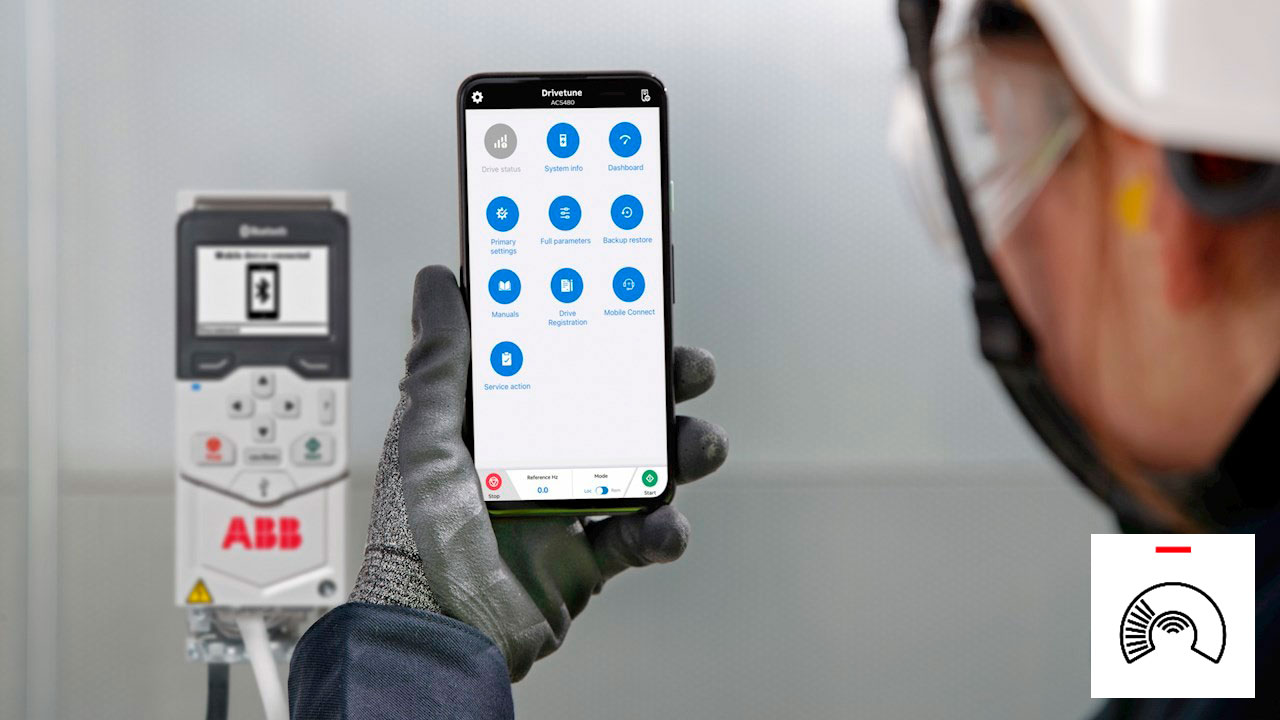

Conectividade com tecnologia bluetooth na IHM, permitindo que via app gratuito (Drivetune) seja realizado o controle do inversor de frequência pelo celular, e isto inclui visualização em tempo real de parâmetros e também a configuração dos mesmos, ou seja, consigo realizar toda parametrização do inversor de frequência pelo celular, o que proporciona maior praticidade e flexibilidade na operação e configuração dos equipamentos.

– Compatibilidade com outros inversores da família ACSx80!

A IHM avançada assim como as placas de comunicação são intercambiáveis entre os inversores ACSx80 da ABB, o que possibilita intercambiabilidade. Abaixo um exemplo com o ACS380.

– Porta mini USB

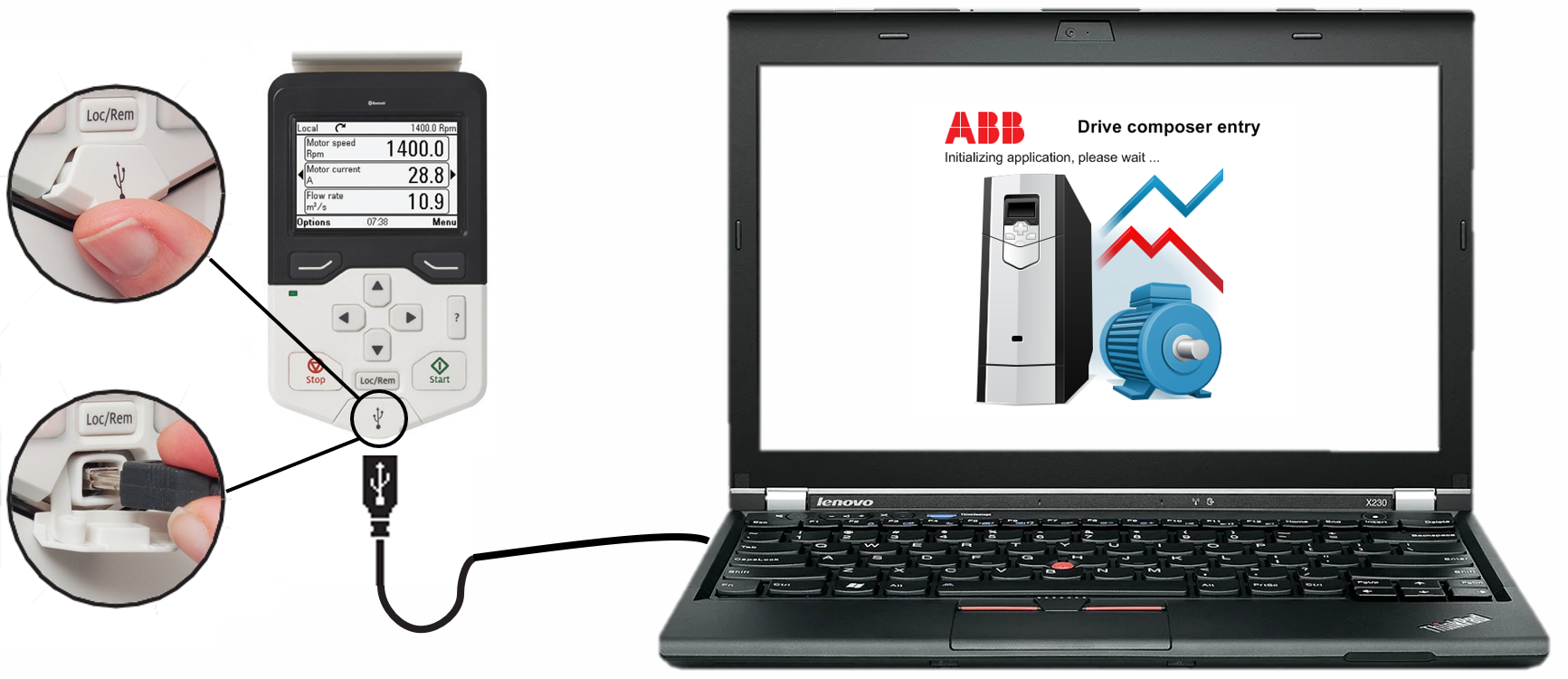

Com um simples cabo USB / mini USB temos acesso total ao inversor de frequência mediante ao software Drive Composer Entry, que é uma ferramenta da ABB para configuração e manutenção de drives. A versão Entry é gratuita e inclui funções essenciais, como:
