O IO-Link é uma das tecnologias mais inovadoras da automação industrial moderna. Nos últimos anos, ele vem revolucionando a forma como sensores e atuadores se conectam e trocam informações com sistemas de controle. Neste artigo, você vai entender o que é o IO-Link, como ele funciona, quais são seus benefícios e por que essa solução se tornou essencial para quem busca eficiência, flexibilidade e redução de custos na indústria.

1 – O que é IO-Link?

O IO-Link é um protocolo de comunicação serial ponto a ponto padronizado internacionalmente pela IEC 61131-9, projetado para conectar sensores e atuadores inteligentes de forma simples e eficiente com sistemas de controle.

Principais características:

  • Protocolo aberto e bidirecional, permite comunicação nos dois sentidos (envio e recebimento de dados).

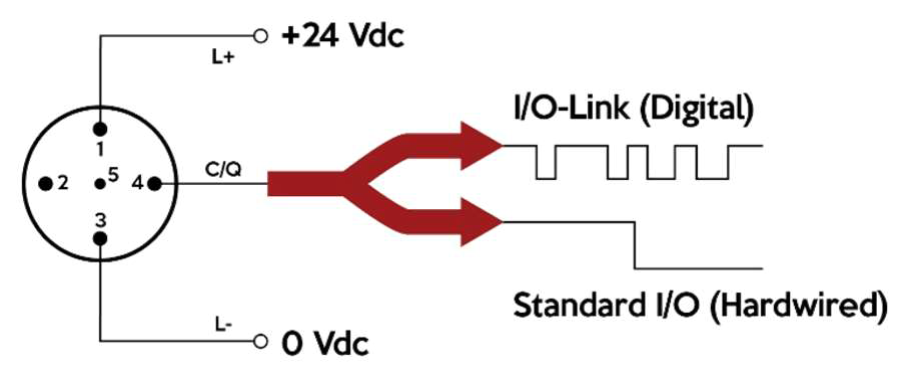

  • Utiliza conectores padrão de 3 ou 4 pinos, geralmente M8 ou M12, sendo dois pinos para alimentação, outro para trocar de dados e um quarto com funções diversas (I/O digital, analógico ou entrada para teach).
  • Opera com alimentação padronizada em 24 VDC.
  • Utiliza cabos industriais comuns sem necessidade de blindagem especial, uma vez que a comunicação digital é menos suscetível a ruídos, porém são limitados a 20 metros de extensão.
  • Os mestres IO-Link podem ser montados em campo com graus de proteção IP67, IP68 ou IP69K, dispensando a necessidade de projeto e montagem de painéis elétricos.

Com essa configuração, o IO-Link viabiliza instalações mais simples, seguras e econômicas, mesmo em ambientes agressivos e com grande densidade de sensores.

2 – Quem inventou o IO-Link?

O IO-Link foi desenvolvido por um consórcio de empresas líderes em automação industrial com proposta de criar um padrão universal e acessível para comunicação inteligente com dispositivos de campo. A iniciativa foi liderada pela IO-Link Community, que hoje conta com mais de 500 membros, incluindo nomes como Balluff, Siemens, Festo, Wago, Turck e outras grandes fabricantes globais. Dessa forma, ele é um protocolo totalmente aberto, não existindo o risco de do usuário final ficar dependente de um único fabricante.

3 – Como o IO-Link funciona?

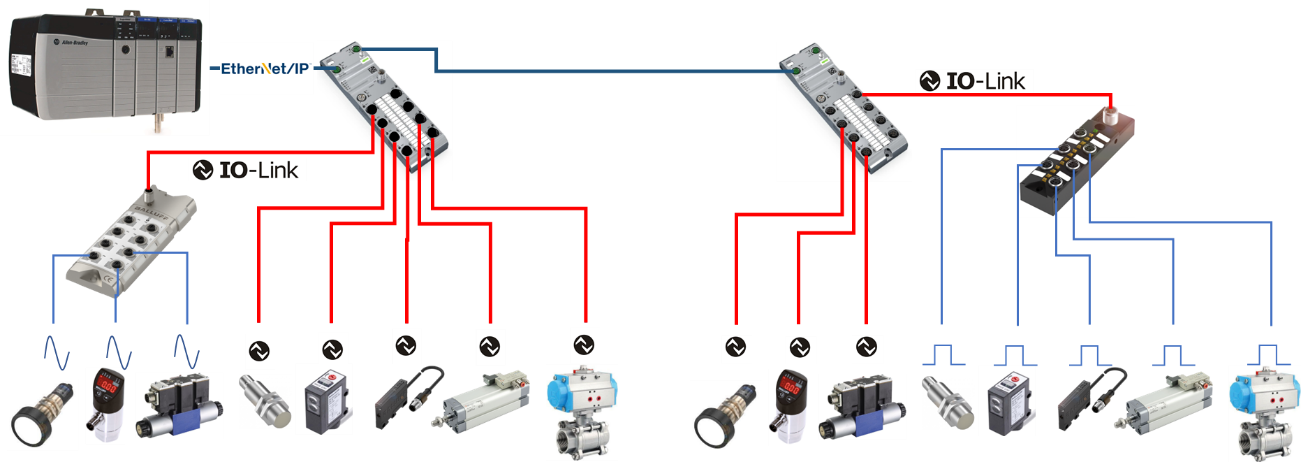

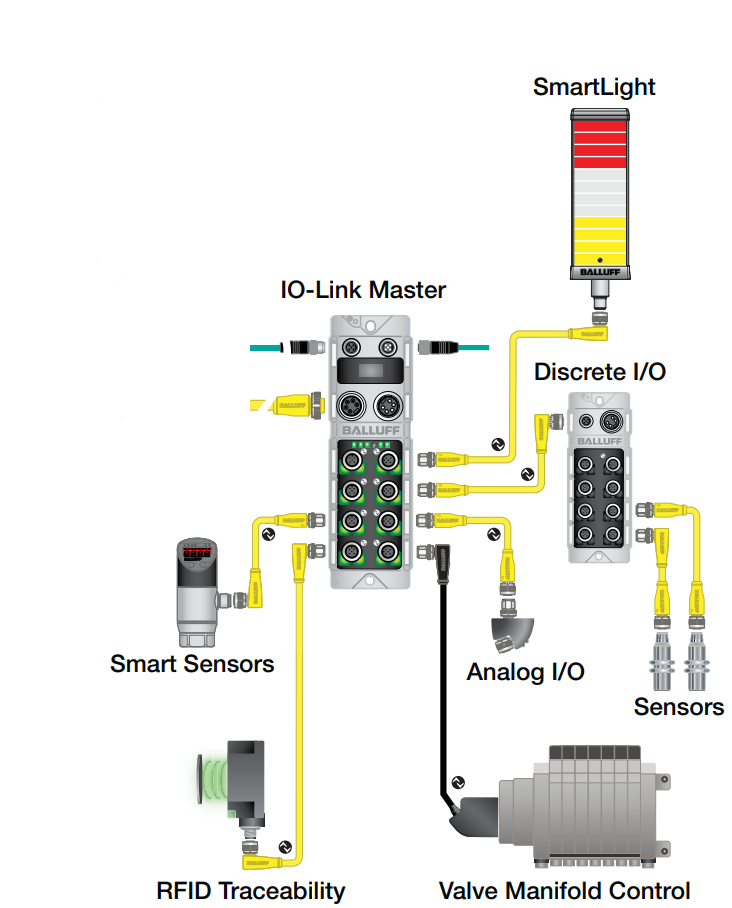

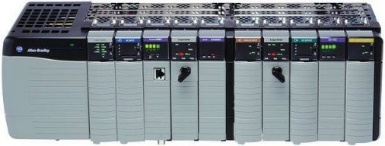

O IO-Link opera em uma topologia mestre-escravo, na qual o mestre IO-Link atua como interface entre os dispositivos de campo — como sensores e atuadores — e os sistemas de controle, como CLPs, DCSs ou SCADAs. Essa comunicação com o sistema superior ocorre por meio de protocolos industriais consagrados, como Profinet, EtherNet/IP, EtherCAT, além de protocolos de TI como MQTT e REST API. Já os dispositivos IO-Link se conectam ao mestre por meio de conexões ponto a ponto, garantindo uma troca de dados direta, confiável e estruturada.

Cada porta do mestre pode operar em três modos:

  • Modo IO-Link (comunicação inteligente), sensor/atuador envia e recebe dados do mestre.
  • Modo digital padrão, cada porta possui duas I/Os que podem ser configuradas como entrada ou saída, permitindo conectar até dois sensores digitais diretamente em uma única porta IO-Link.
  • Modo de compatibilidade com sensores tradicionais, através de hubs é possível conectar até 30 sensores digitais ou 8 sensores analógicos em cada porta do mestre IO-Link.

Dessa forma, é possível manter sensores convencionais na mesma topologia e migrar gradualmente para sensores inteligentes.

4 – O que é um sensor IO-Link?

Um sensor IO-Link vai além da função de detecção e medição. Ele é um dispositivo inteligente que pode transmitir e receber dados detalhados sobre sua operação, ou seja, o sensor se torna uma fonte rica de dados sobre o estado de operação de máquina e para a manutenção preditiva.

5 – Diferenciais do IO-Link

Os diferenciais do IO-Link são claros quando comparamos com os sistemas tradicionais:

  • Diagnóstico em tempo real: sensores ópticos, por exemplo, podem informar falhas de alinhamento, sujeira, vibração, temperatura interna, tensão de alimentação, entre outros.
  • Parametrização remota: você pode alterar configurações de sensores sem acessá-los fisicamente ou abrir painéis.
  • Redes flexíveis e descentralizadas: como os mestre IO-Link tem no mínimo proteção contra jatos e imersão em água, eles podem ser instalados diretamente em campo através da fixação via parafuso; além disso, a maioria dos mestres possui duas portas de rede e duas portas de alimentação, um para entrada e outra de saída, permitindo a expansão da rede em topologia varal.
  • Mestres com LEDs de status locais e alertas remotos: facilitam a identificação de falhas elétricas e de comunicação no campo ou em sistemas de supervisão.

6 – Vantagens do IO-Link

Instalação simplificada e rápida

Devido ao fato dos mestres terem no mínimo grau de proteção IP67 e a topologia ser modular, o tempo de montagem e comissionamento reduz drasticamente.

Padronização e redução de cabeamento

Como o padrão IO-Link utiliza, no máximo, cabos de 4 vias sem blindagem e conectores padrão, é possível manter apenas um modelo em estoque, o que simplifica a logística, reduz custos com armazenagem e agiliza manutenções.

Manutenção orientada a dados

O acesso a informações de diagnóstico permite que a manutenção seja feita com base em dados reais, e não apenas por calendário, aumentando a eficiência.

Maior disponibilidade de máquina

O IO-Link contribui diretamente para a redução de paradas de máquina, pois permite a detecção antecipada de falhas, como sensores com mau funcionamento, além de fornecer informações em tempo real sobre o estado operacional do equipamento.

Parametrização automática de sensores

Como o IO-Link permite a parametrização remota, os sensores podem ser configurados automaticamente em casos de substituição ou durante a troca de receitas na linha de produção, garantindo agilidade e padronização no processo.

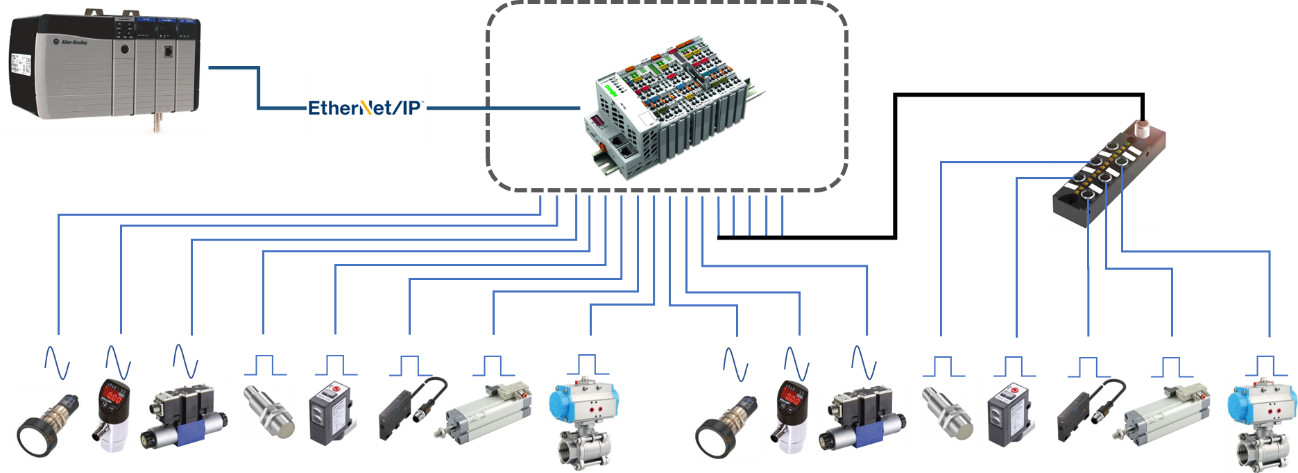

7 – Comparação: Topologia Tradicional x Topologia IO-Link

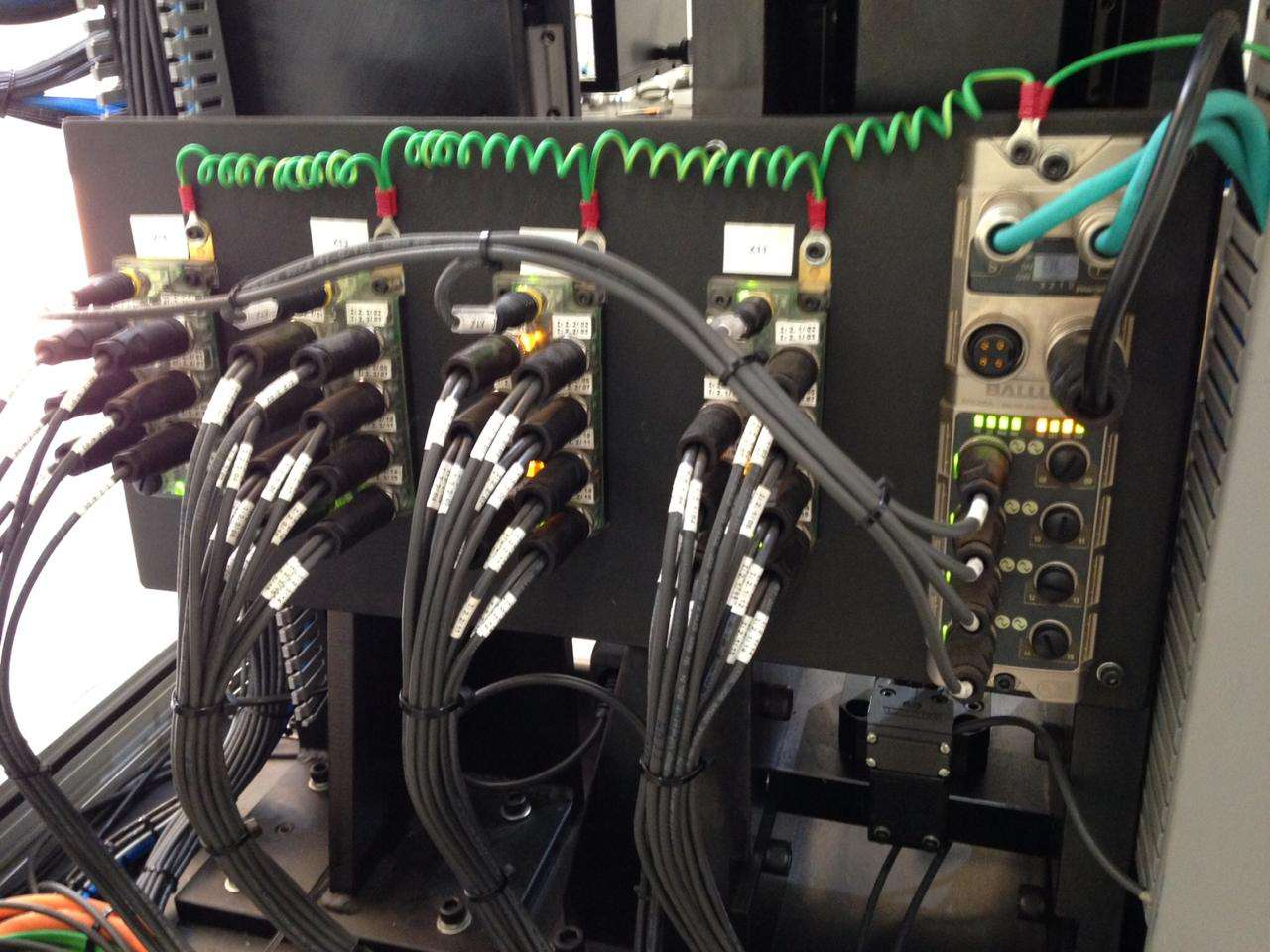

A topologia tradicional tem alguns problemas:

  • Painéis de conexão centralizados, compostos por inúmeros bornes, prensa-cabos, canaletas e fios, tornam os processos de projeto, montagem e checklist mais longos e complexos.
  • Uso de cabos multivias extensos, muitas vezes blindados e de alto custo, que frequentemente não estão disponíveis de forma imediata no mercado.
  • Baixa flexibilidade de expansão, já que a adição de novos pontos depende da disponibilidade de espaço físico no painel para instalação de cartões, bornes e relés, ou até mesmo da construção de um novo painel.
  • Dificuldade na identificação de falhas, especialmente em ambientes onde a documentação está desatualizada/ausente e o cabeamento é desorganizado. Nessas situações, a detecção de problemas exige o uso de multímetro e até a desmontagem de cabos, tornando o processo demorado e com risco de falhas adicionais.
  • As manutenções dos sensores são realizadas de forma reativa, sem qualquer planejamento prévio para substituição dos componentes. Os sensores só são procurados após a ocorrência de falhas, o que resulta em paradas inesperadas e prolongadas da linha de produção, causando altas perdas operacionais devido à falha de itens de baixo valor agregado.

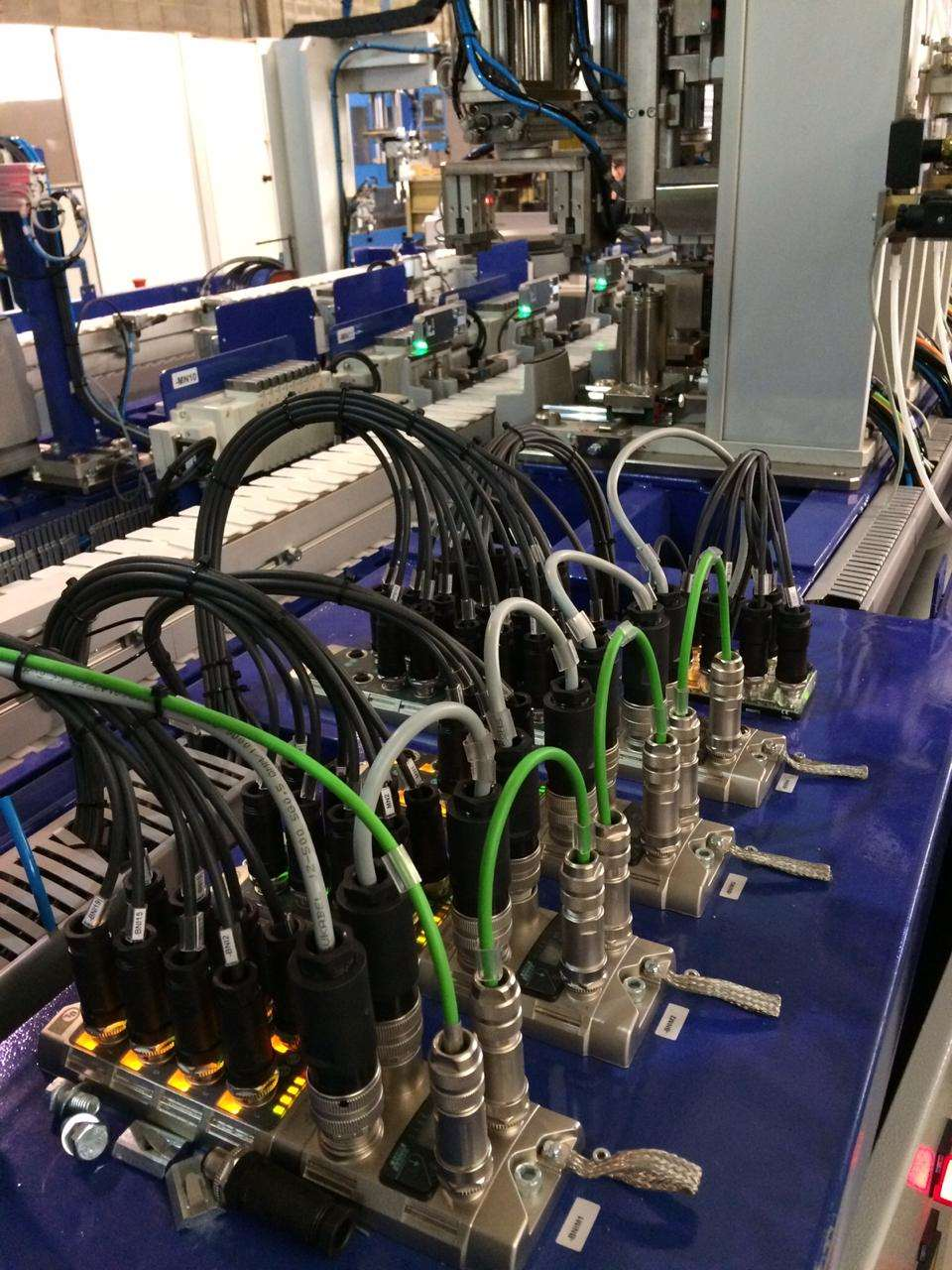

Já a topologia IO-Link oferece:

  • Expansão rápida e simples através da conexão entre mestres e hubs.
  • Diagnóstico local e remoto por meio LEDs ou software, facilitando o processo de identificação de problemas elétricos.
  • Eliminação de painéis em campo, visto que as remotas têm grau de proteção IP67, IP68 e IP69K.
  • Redução de custos com instalação, cabeamento, comissionamento e manutenção, visto a facilidade de montagem da topologia.

8 – Soluções Safety Control

Agora que você já sabe tudo sobre as principais características do IO-Link, saiba que Safety Control em conjunto com a Balluff fornece um extenso portfólio de sensores com essa tecnologia, contemplando sensores indutivos, fotoelétricos, capacitivos, ultrassônicos, transdutores lineares, sistemas de visão e diversos outros.

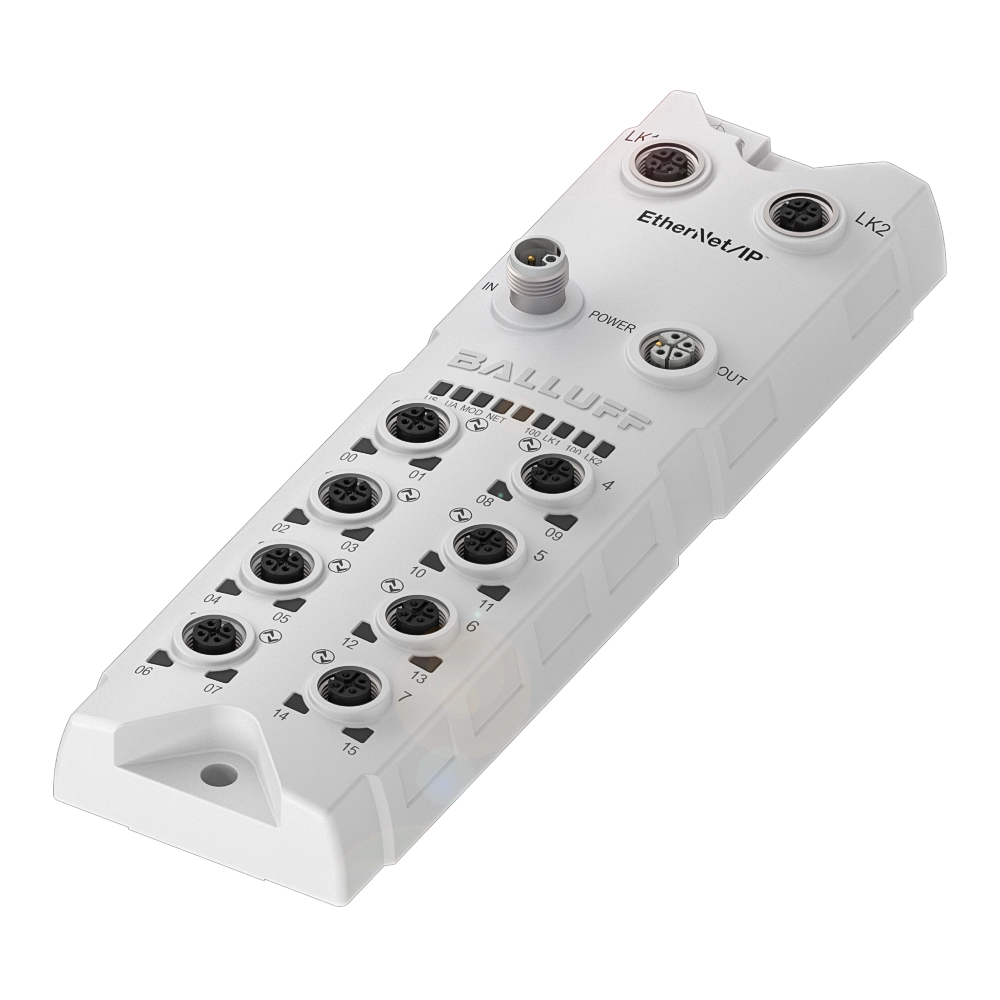

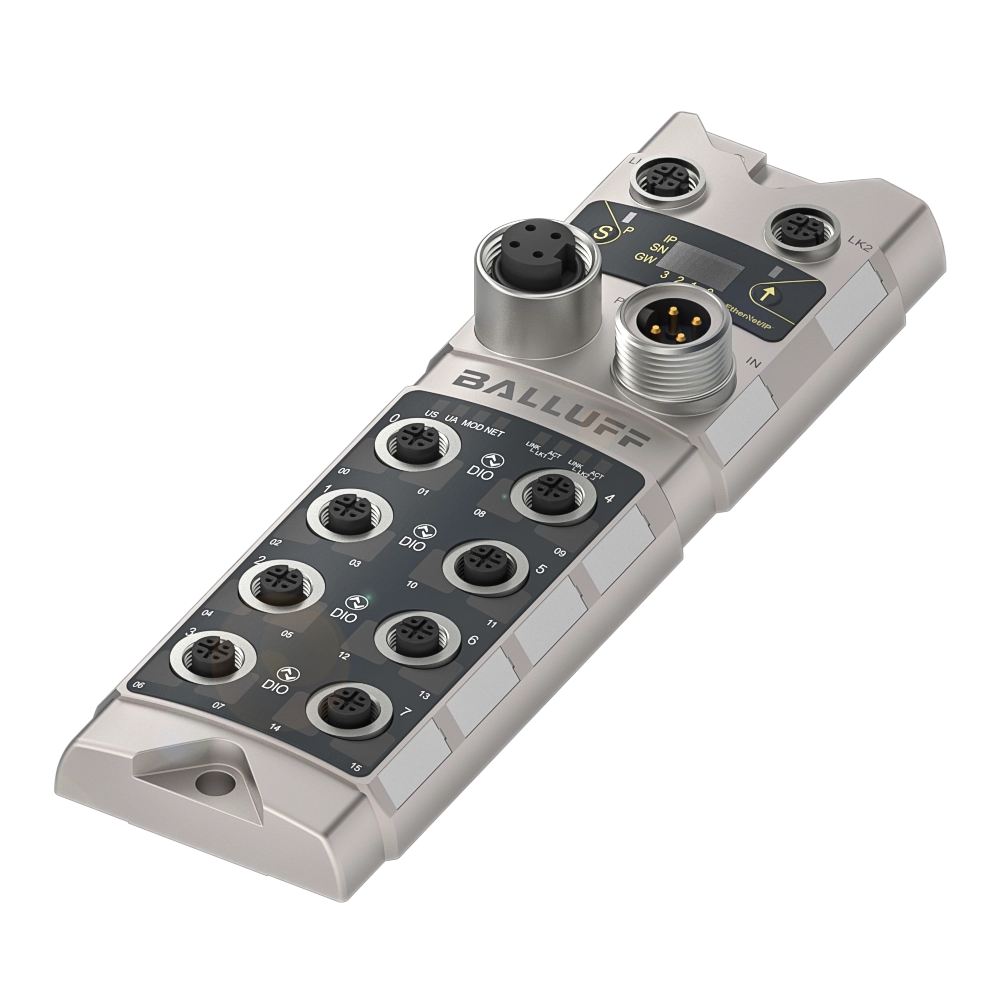

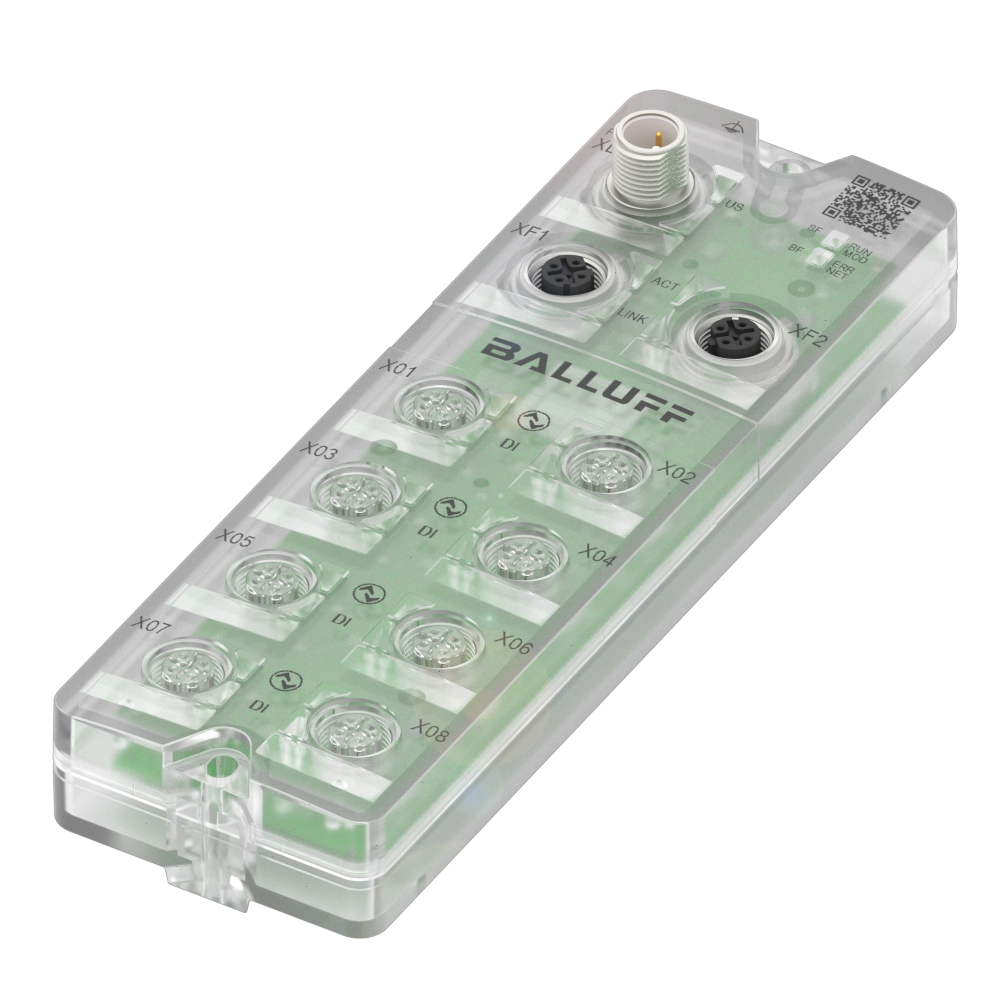

Além dos sensores, a Balluff oferece uma ampla gama de mestres IO-Link com diferentes características para atender a diversas aplicações industriais. Entre os destaques, temos:

  • 4 a 16 portas, compatíveis com os protocolos Ethernet/IP, Profinet, Profibus, EtherCAT e CC-Link.
  • Alta qualidade construtiva.
  • Graus de proteção IP67, IP68 e IP69K.
  • MQTT e REST API nativos, com integração facilitada com a nuvem e softwares de gestão.

Interessante comentar que as remotas Profinet e Ethernet/IP são compatíveis com o Balluff Engineering Tool, uma ferramenta gratuita e robusta do ecossistema IO-Link. Com esse software, é possível:

  • Detectar e diagnosticar falhas remotamente, sem a necessidade de um CLP.
  • Fazer backup e restauração de parâmetros.
  • Monitorar o desempenho em tempo real.
  • Criar uma arquitetura totalmente plug & play, com sensores de diferentes fabricantes e gerar documentação automaticamente.

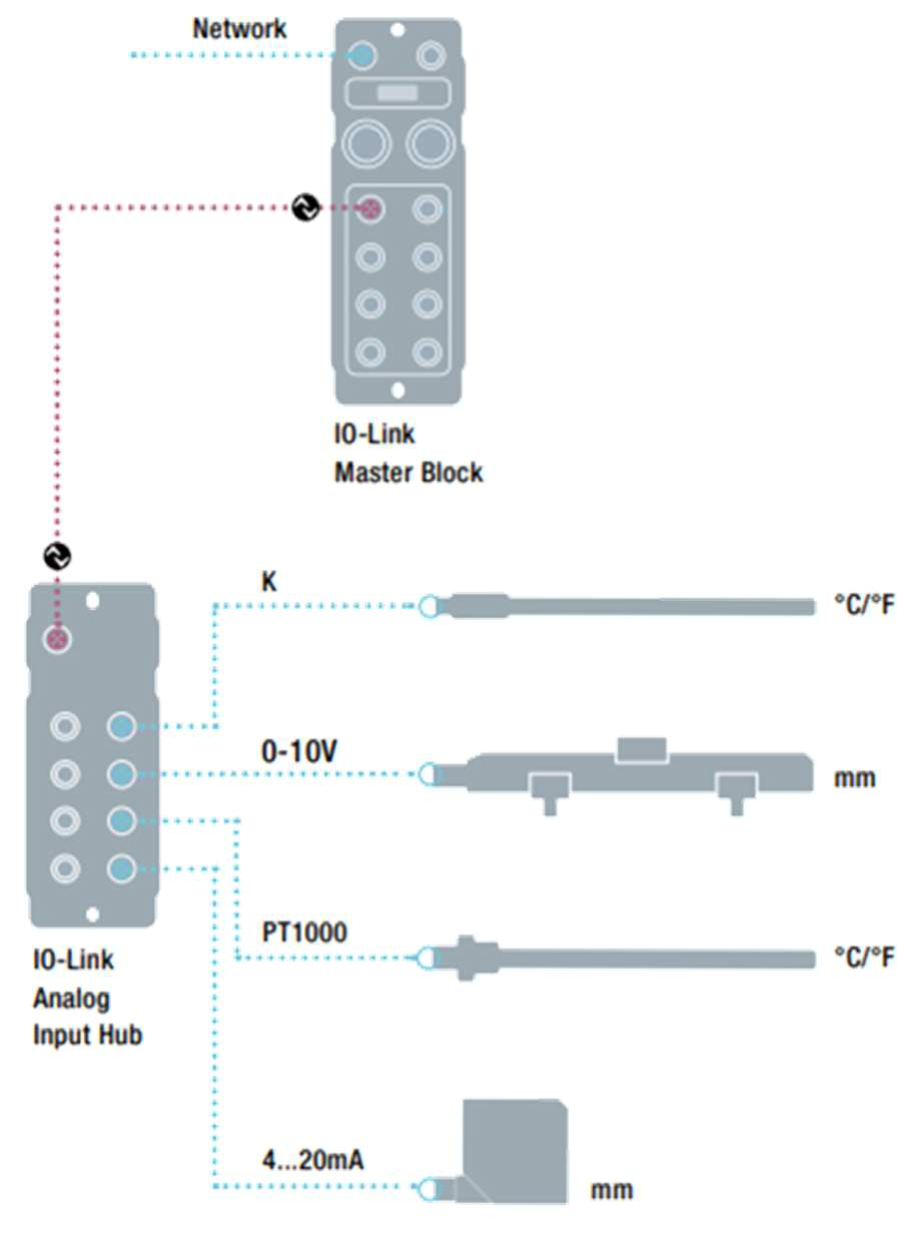

Além disso, há também os hubs IO-Link, que oferecem uma variedade de funcionalidades, incluindo:

  • 4 a 16 portas para I/Os digitais e analógicos.
  • Alta qualidade construtiva.
  • Graus de proteção IP67, IP68 e IP69K.
  • Versões configuráveis compatíveis com diversos tipos de sinais: corrente, tensão, PT100, PT1000 e termopares.

Ficou interessado? Saiba que Safety Control tem um departamento de engenharia que pode tirar suas dúvidas e te apoiar no desenvolvimento da sua solução!
