A qualidade da energia elétrica em aplicações críticas é essencial para garantir a continuidade operacional, a segurança e a confiabilidade dos sistemas que não podem parar. Ambientes como hospitais, centros de dados, indústrias de processo contínuo e infraestruturas de telecomunicações dependem de energia estável e ininterrupta para funcionar corretamente.
No caso dos hospitais, por exemplo, a energia de qualidade é vital para a segurança dos pacientes e o funcionamento constante de equipamentos médicos essenciais, como respiradores, monitores e bombas de infusão. Por isso, é indispensável contar com fontes de energia ininterruptas, como sistemas de nobreaks (UPS) e geradores, além de um monitoramento contínuo e medidas voltadas à eficiência energética. Qualquer oscilação ou interrupção na rede pode comprometer resultados de exames, causar falhas em procedimentos ou até danificar equipamentos sensíveis.
Pensando de forma mais ampla, um dos principais aliados para garantir o fornecimento ininterrupto de energia elétrica é o gerador a diesel, que atua como um verdadeiro plano “B” de energia. Esse equipamento produz eletricidade a partir da queima de combustível (diesel) e entra em operação automaticamente em poucos segundos após uma queda de energia, mantendo o sistema ativo e evitando interrupções críticas. No caso hospitalar, isso significa assegurar que nenhum equipamento vital pare e que a segurança dos pacientes e da equipe médica seja preservada.
Contudo, o gerador não atua sozinho. Existe um componente essencial que protege, controla e auxilia na transição entre a energia da rede e a energia do gerador: o disjuntor. Ele é o responsável por garantir que essa mudança ocorra de forma segura, coordenada e confiável, preservando a integridade de todo o sistema elétrico, ou seja, uma função indispensável em qualquer aplicação crítica.
Como atua o disjuntor durante a queda de energia?
Em aplicações críticas, o disjuntor mais importante para garantir a continuidade do fornecimento de energia elétrica é chamado de TIE breaker. Esse equipamento pode ser comparado a um interruptor inteligente, responsável por assegurar que nunca falte energia, mesmo em situações de falha na rede. Em condições normais, o disjuntor TIE permanece aberto, mantendo cada parte do sistema elétrico com sua própria fonte de energia, ou seja, a rede da concessionária alimenta o sistema principal, enquanto o gerador fica em modo de espera para emergências.
No entanto, se ocorrer uma queda de energia, o sistema age automaticamente: o gerador a diesel é acionado e, assim que começa a fornecer energia de forma estável, o TIE breaker se fecha. Nesse momento, ele interliga os dois lados do sistema, permitindo que a energia do gerador chegue também a outras áreas importantes da aplicação em questão.
Quando a energia da rede pública é restabelecida, o TIE breaker se abre novamente, a aplicação retorna ao fornecimento normal da concessionária, e o gerador é desligado automaticamente, deixando tudo pronto para o próximo acionamento, se necessário.
Saúde dos disjuntores ABB
Foi explanada a extrema importância do disjuntor para continuidade do fornecimento de energia elétrica em aplicações críticas, mas como saber se este herói silencioso não precisa também de um atendimento para avaliação de sua saúde? Assim como qualquer equipamento e máquina o disjuntor também sofre desgastes. ao longo do tempo, principalmente em seus componentes de contato, que são responsáveis por abrir e fechar circuitos elétricos sob carga.

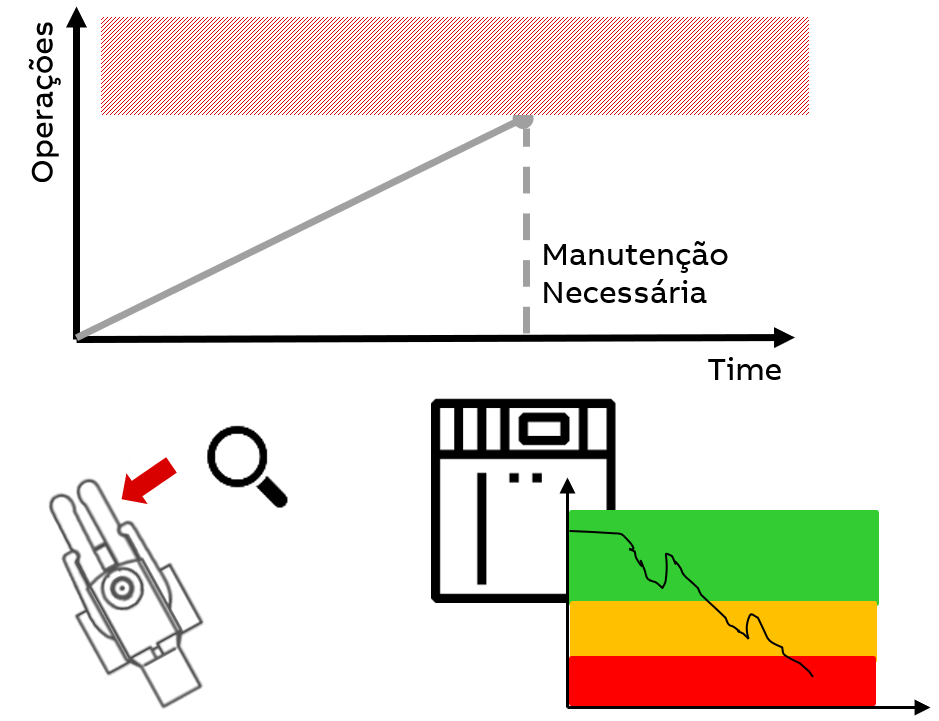

Com o uso contínuo e a passagem de corrente elétrica, esses contatos podem se desgastar, aquecer em excesso ou perder eficiência, comprometendo o desempenho e, em casos mais graves, colocando em risco a segurança do sistema elétrico hospitalar. É por isso que a manutenção preditiva se torna essencial: ela permite identificar sinais de desgaste antes que ocorram falhas, evitando interrupções inesperadas e garantindo que o disjuntor esteja sempre pronto para atuar quando for necessário. Nesse contexto, os disjuntores da ABB se destacam por incorporarem tecnologia avançada de monitoramento inteligente. Esses equipamentos são capazes de coletar e analisar dados em tempo real, informando, por exemplo, o nível de desgaste dos contatos e outras condições internas do dispositivo, essenciais para avaliarmos a saúde do disjuntor, assim como nossos sinais vitais. Com essas informações, é possível planejar manutenções com antecedência, aumentar a confiabilidade do sistema e prolongar a vida útil do disjuntor, evitando custos desnecessários e garantindo a segurança energética da aplicação.

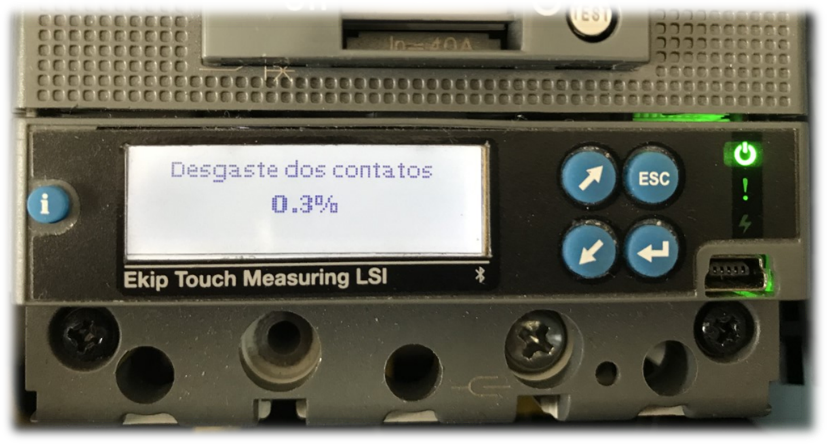

Análise dos contatos 24 horas por dia, 7 dias por semana
Os disjuntores ABB medem também a saúde da rede elétrica

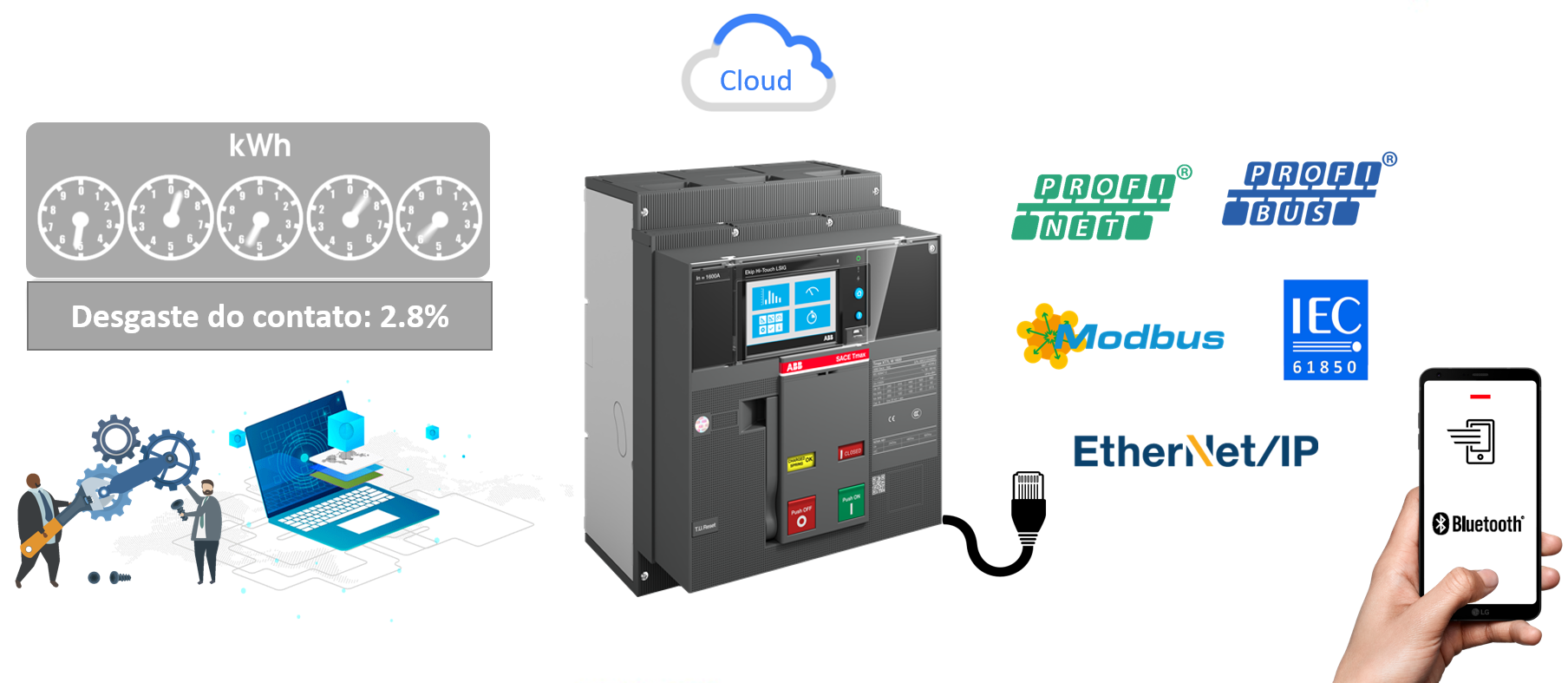

Os disjuntores da ABB vão muito além da função tradicional. Eles atuam também como dispositivos de medição e monitoramento contínuo da rede elétrica, coletando dados fundamentais para avaliar a qualidade da energia e o desempenho do sistema. Possuem ainda digitalização de todos os dados, permitem conectividade com nuvem, protocolos de comunicação industrial e também conexão com smartfone via bluetooth. Os modelos digitais e conectados da ABB, como os das linhas Emax 2 (caixa aberta) e Tmax XT (caixa moldada), possuem sensores e módulos eletrônicos capazes de medir, em tempo real:
– Tensão (V) – em cada fase e entre fases, permitindo detectar quedas, surtos ou desequilíbrios;
– Corrente (A) – monitorando o consumo e identificando sobrecargas ou picos de demanda;
– Potência ativa, reativa e aparente (kW, kVAR, kVA) – essenciais para avaliar o fator de potência e o uso eficiente da energia;
– Energia consumida (kWh) – dados úteis para controle de custos e gestão de consumo por setor ou equipamento;
– Fator de potência (PF) – indica se o sistema está operando de forma eficiente ou se há necessidade de correção;
– Frequência (Hz) – importante para detectar variações que possam afetar equipamentos sensíveis;
– Harmônicos e distorções (THD) – avaliam a qualidade da forma de onda, identificando interferências geradas por cargas não lineares (como equipamentos eletrônicos, inversores e fontes chaveadas);
– Temperatura e desgaste dos contatos – indicadores preditivos que ajudam a programar manutenções antes que ocorram falhas.
Disjuntor ABB com digitalização
Em ambientes críticos como hospitais, qualquer oscilação elétrica pode comprometer equipamentos vitais e colocar vidas em risco. Nesse contexto, as medições realizadas pelos disjuntores ABB desempenham um papel essencial para garantir segurança e continuidade no fornecimento de energia.
Esses dispositivos permitem um diagnóstico em tempo real, fornecendo dados instantâneos que ajudam as equipes de manutenção e engenharia a identificar anomalias com rapidez. Assim, é possível prevenir falhas, evitar paradas inesperadas e promover uma tomada de decisão proativa, antes que o problema afete as operações.
Case de Sucesso: Monitoramento de saúde de disjuntor e qualidade de energia hospitalar
A Safety Control tem orgulho de apresentar um case de sucesso que exemplifica como a tecnologia e o conhecimento especializado podem transformar a gestão de energia em ambientes críticos, garantindo confiabilidade, segurança e continuidade operacional.
Em um grande complexo hospitalar, foram instalados diversos disjuntores ABB com a função de TIE Breaker, responsáveis por realizar a interligação automática entre painéis e assegurar o fornecimento contínuo de energia mesmo em situações de falha ou instabilidade da rede elétrica.

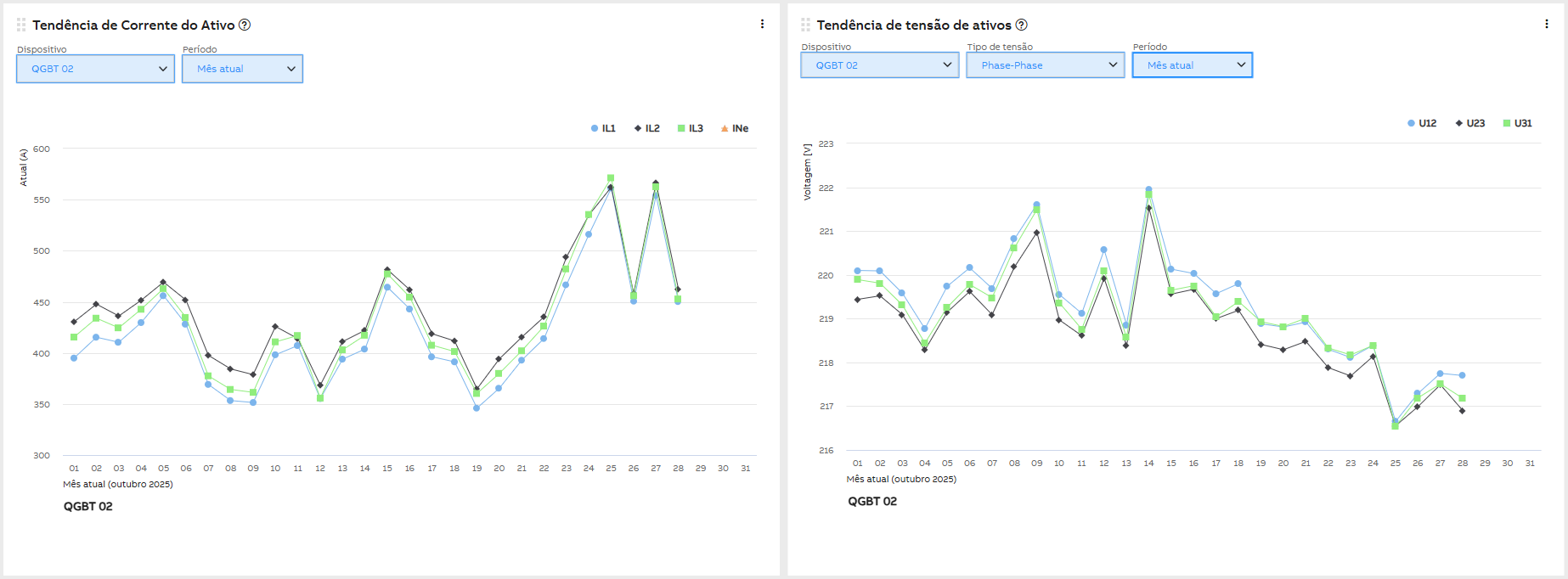

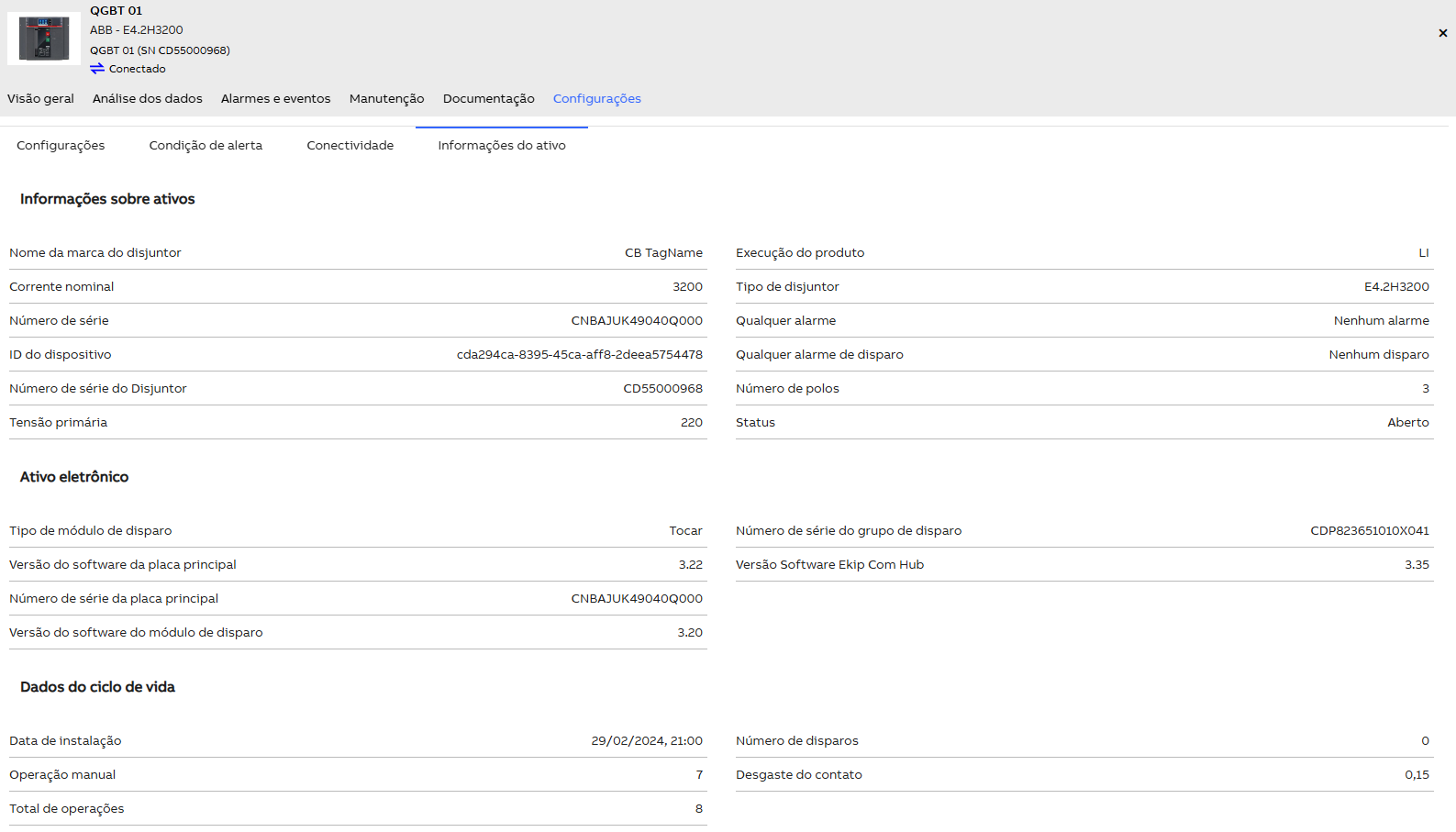

Esses disjuntores não atuam de forma isolada: eles estão conectados à nuvem, integrando-se a um sistema inteligente de monitoramento em tempo real. Isso permite que os gestores de manutenção e a diretoria do hospital acompanhem continuamente o estado dos disjuntores e a saúde elétrica de toda a instalação diretamente de um painel digital, acessível de qualquer lugar.
Com essa visibilidade, a equipe técnica consegue prever e planejar manutenções preventivas e preditivas, sabendo exatamente quando intervir antes que ocorra qualquer falha. O resultado é um sistema mais seguro, eficiente e confiável, que minimiza riscos operacionais e aumenta a segurança dos pacientes e da equipe médica.
Como ABB Value Provider, a Safety Control oferece soluções homologadas e certificadas pela ABB, aplicando conhecimentos sólidos sobre produtos e suas funcionalidades em projetos complexos e críticos, como hospitais, data centers e indústrias de processo contínuo. Nosso know-how técnico e experiência em integração garantem que cada projeto seja executado com precisão, rastreabilidade e excelência operacional, sempre com foco em segurança e continuidade.
Com as tecnologias inteligentes da ABB, é possível ir além da simples proteção elétrica. Seus disjuntores não apenas protegem, mas também monitoram, analisam e informam, transformando sua função em uma verdadeira fonte de dados inteligentes. Essas informações permitem que gestores e engenheiros tomem decisões baseadas em fatos, antecipem falhas e adotem ações preditivas antes que ocorram interrupções.
Em sistemas hospitalares, industriais e de missão crítica, onde a energia não pode falhar, cuidar da “saúde do disjuntor” é, em essência, cuidar da segurança e do bem-estar das pessoas que dependem da energia para viver.
“Porque quando o disjuntor está saudável, a energia flui com confiança e a vida segue sem interrupções.”
Agradecemos pela sua atenção!
