A automação predial vem ganhando espaço em edifícios comerciais, industriais e corporativos que buscam maior eficiência energética, controle operacional e conforto para seus ocupantes. Em vez de operar iluminação, climatização, sistemas elétricos e outros equipamentos de forma isolada, a automação permite coletar informações, tomar decisões e coordenar diferentes sistemas a partir de uma arquitetura integrada.

Nesse contexto, o BMS (Building Management System) desempenha um papel importante ao centralizar informações e recursos de supervisão e gerenciamento do edifício. Mas como essa arquitetura funciona na prática? Neste artigo, você entenderá o que é automação predial, quais sistemas podem ser integrados, como funciona um BMS, quais protocolos são utilizados e como as soluções da WAGO podem ser aplicadas nesses projetos.

O que é automação predial?

A automação predial é a aplicação de tecnologias de controle, instrumentação e comunicação para monitorar e operar sistemas presentes em um edifício. Na prática, sensores coletam informações como temperatura, umidade, luminosidade, presença, consumo de energia e estados de equipamentos.

Essas informações são processadas por controladores, que executam a lógica de controle e enviam comandos para atuadores. Dependendo da aplicação, os dados também podem ser disponibilizados para sistemas supervisórios, plataformas de gerenciamento ou aplicações de TI.

Uma arquitetura típica, portanto, envolve sensores, atuadores, controladores, redes de comunicação e sistemas de supervisão.

Quais sistemas podem ser automatizados em um edifício?

Um sistema de automação predial pode abranger diversas instalações. Entre as aplicações mais comuns estão:

  • Iluminação: acionamento, dimerização, controle por presença e aproveitamento da iluminação natural.

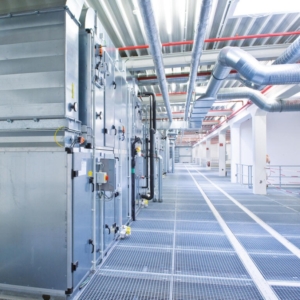

  • HVAC: controle de aquecimento, ventilação e ar-condicionado, incluindo temperatura e qualidade do ambiente.
  • Gerenciamento de energia: medição de consumo, demanda e grandezas elétricas.
  • Bombas e motores: controle e monitoramento de equipamentos hidráulicos e mecânicos.
  • Controle de nível: verificação do preenchimento de reservatórios em tempo real.
  • Qualidade do ar: monitoramento de temperatura, umidade, CO₂ e outros parâmetros.
  • Persianas e proteção solar: posicionamento automático conforme horário, luminosidade ou condições do ambiente.
  • Alarmes e eventos: identificação de condições anormais e geração de notificações.

Quais são os benefícios da automação predial?

A automação de edifícios pode contribuir para uma operação mais eficiente e previsível. Entre os principais benefícios estão:

Eficiência energética: dados de consumo e condições ambientais permitem ajustar equipamentos de acordo com a demanda real.

Redução de custos operacionais: a automação de tarefas e o monitoramento centralizado podem reduzir intervenções manuais e facilitar a identificação de desperdícios.

Conforto dos ocupantes: temperatura, iluminação e qualidade do ambiente podem ser controladas de acordo com horários, ocupação e condições do edifício.

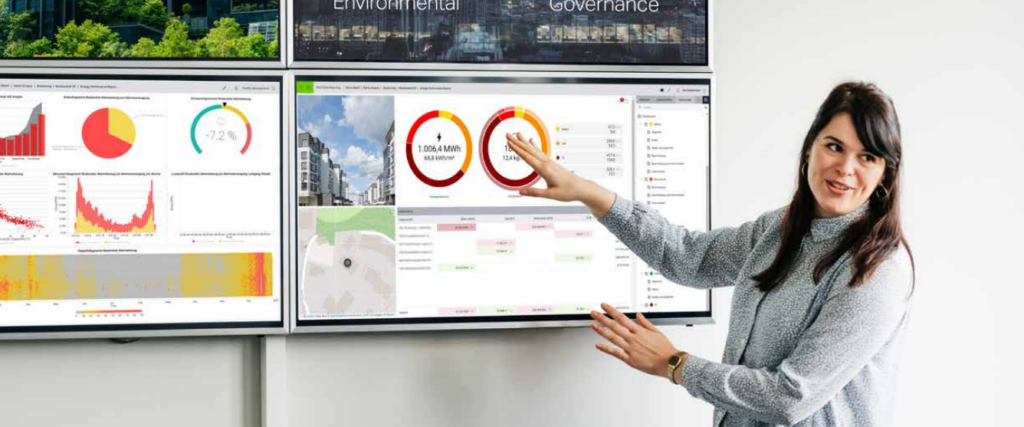

Monitoramento centralizado: informações de diferentes sistemas podem ser apresentadas em uma mesma interface.

Diagnóstico e manutenção: alarmes, históricos e informações de funcionamento ajudam equipes de manutenção a identificar anomalias e acompanhar equipamentos.

Flexibilidade e escalabilidade: uma arquitetura bem projetada permite adicionar pontos, ambientes ou novos sistemas conforme o edifício evolui.

Monitoramento remoto: equipes autorizadas podem acompanhar os sistemas mesmo fora do local.

O que é um BMS (Building Management System)?

BMS significa Building Management System, ou Sistema de Gerenciamento Predial. É um sistema utilizado para monitorar, supervisionar e gerenciar diferentes instalações de um edifício, reunindo informações de sistemas como climatização, iluminação, energia e outros equipamentos.

Na prática, o BMS funciona como uma camada central de gerenciamento. Ele recebe informações dos controladores e dispositivos de campo, apresenta os dados aos operadores e pode executar funções como geração de alarmes, registro de históricos, acompanhamento de variáveis e comandos de supervisão. Dessa maneira, o operador consegue acompanhar diferentes sistemas a partir de uma interface centralizada, facilitando a operação e o diagnóstico de problemas.

É importante diferenciar o BMS dos controladores de campo. Enquanto um controlador é responsável por executar a lógica de controle de uma aplicação — como manter a temperatura de um ambiente dentro de uma determinada faixa — o BMS atua em um nível superior, permitindo visualizar essa informação, acompanhar seu histórico, gerar alarmes e realizar comandos de supervisão.

Assim, uma arquitetura de automação predial pode ser organizada em diferentes níveis: dispositivos de campo, responsáveis pela medição e atuação; controladores, que executam as lógicas de controle; redes de comunicação, que transportam as informações; e, em um nível superior, o BMS, responsável pela supervisão e gerenciamento integrado dos sistemas.

Um dos principais benefícios dessa arquitetura é justamente a integração entre diferentes subsistemas. Para isso, o BMS e os controladores precisam ser capazes de se comunicar utilizando diferentes protocolos, permitindo integrar equipamentos de fabricantes distintos e reunir suas informações em uma mesma plataforma. Dessa maneira, sistemas que antes seriam operados de forma independente podem ser monitorados e gerenciados de maneira centralizada.

Protocolos de comunicação utilizados em automação predial

Os protocolos possuem funções diferentes e podem ocupar diferentes níveis da arquitetura.

BACnet: é utilizado principalmente para integração de equipamentos de HVAC.

KNX: é um padrão voltado à automação residencial e predial, utilizado em aplicações como iluminação, climatização, persianas e gerenciamento de energia. É um protocolo utilizado por diversos fabricantes, porém a configuração do sistema exige licença.

DALI: é dedicado ao controle de iluminação. Baseado na IEC 62386, permite controlar dispositivos de iluminação e obter informações de status, sendo especialmente adequado para aplicações de iluminação endereçável.

Modbus TCP/RTU: é amplamente utilizado na comunicação entre controladores, medidores, inversores e carregadores veiculares. Pode ser encontrado tanto em redes Ethernet quanto em comunicação serial RS-485.

MQTT: protocolo com baixo consumo de recursos destinado para integração com aplicações IoT, sistemas de TI e serviços em nuvem.

Assim, não se trata de escolher um único protocolo para todo o edifício. Uma arquitetura pode combinar diferentes tecnologias de acordo com a função de cada sistema.

Como a WAGO pode ser utilizada em automação predial?

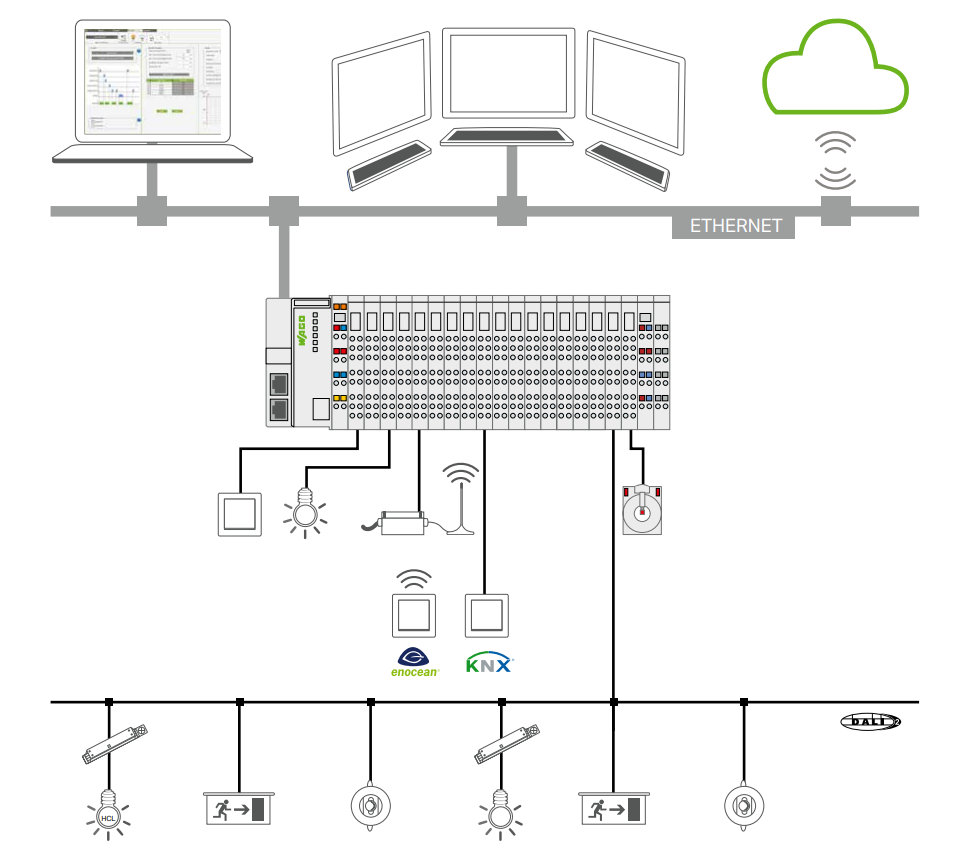

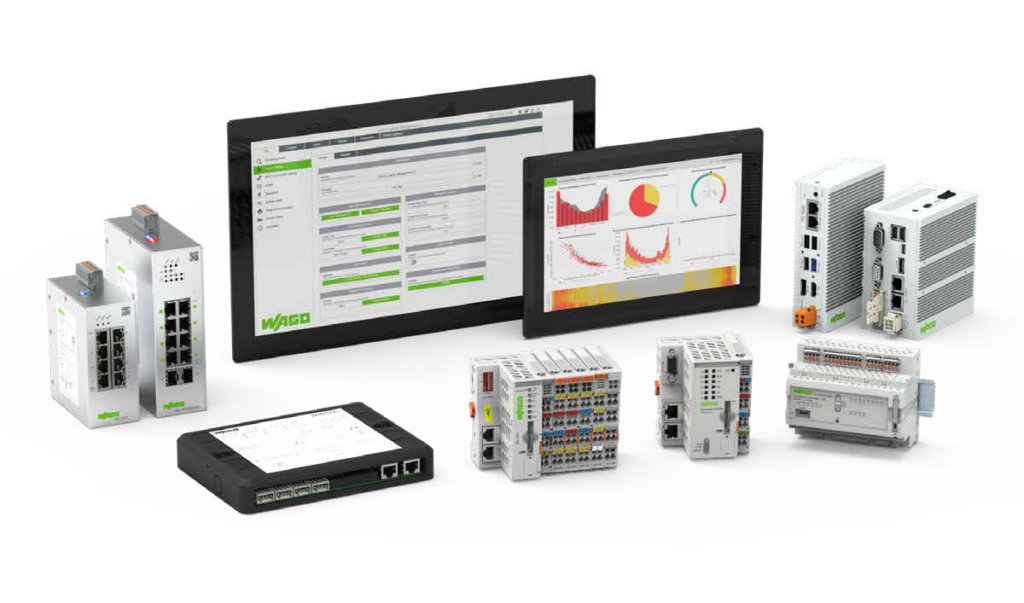

Os dispositivos da WAGO permitem desenvolver sistemas de automação predial combinando controladores, módulos de I/O e interfaces de comunicação de acordo com as necessidades de cada aplicação. Essa abordagem permite utilizar o mesmo controlador como elemento central de diferentes sistemas, enquanto os módulos de I/O e as interfaces de comunicação fazem a conexão com os dispositivos e equipamentos do edifício.

Em uma aplicação de automação predial, por exemplo, os módulos de I/O podem receber sinais de sensores de temperatura, umidade, pressão ou presença e também comandar equipamentos por meio de entradas e saídas digitais e analógicas. Ao mesmo tempo, interfaces de comunicação permitem integrar dispositivos que utilizam protocolos específicos, como BACnet, KNX, DALI e Modbus.

Essa flexibilidade é especialmente útil em projetos nos quais diferentes sistemas precisam trabalhar de forma integrada. Um mesmo controlador pode, conforme a arquitetura adotada, concentrar informações provenientes de sistemas de climatização, iluminação, medição de energia e outros equipamentos, executando as lógicas de controle e disponibilizando esses dados para as camadas de supervisão e gerenciamento.

Outro recurso interessante são as soluções WAGO para medição de energia. Com módulos e medidores de energia, é possível acompanhar o consumo e utilizar esses dados em estratégias de gerenciamento de energia.

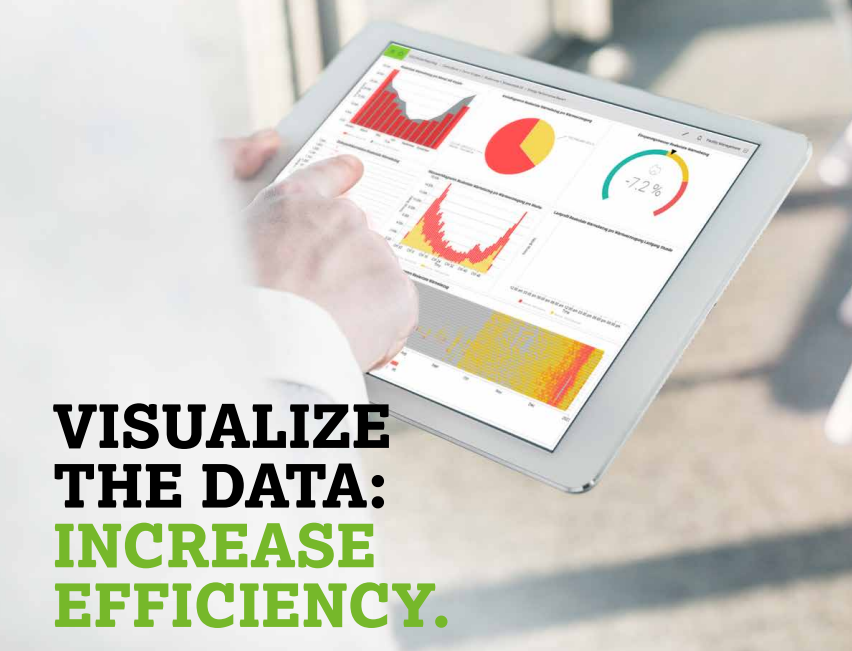

Visualização e supervisão via WebVisu

Além do controle dos equipamentos, uma aplicação de automação predial pode exigir visualização e monitoramento do sistema.

Por meio do WebVisu, é possível hospedar visualizações diretamente no controlador e disponibilizá-las para acesso por dispositivos que possuam um navegador web. Sendo que todo o desenvolvimento é realizado no próprio ambiente CODESYS, de maneira simples e rápida, sem a necessidade de conhecimentos em HTML ou JavaScript.

Essa abordagem permite criar telas para acompanhar o estado dos equipamentos, visualizar variáveis, realizar comandos e apresentar informações do processo de forma clara e intuitiva.

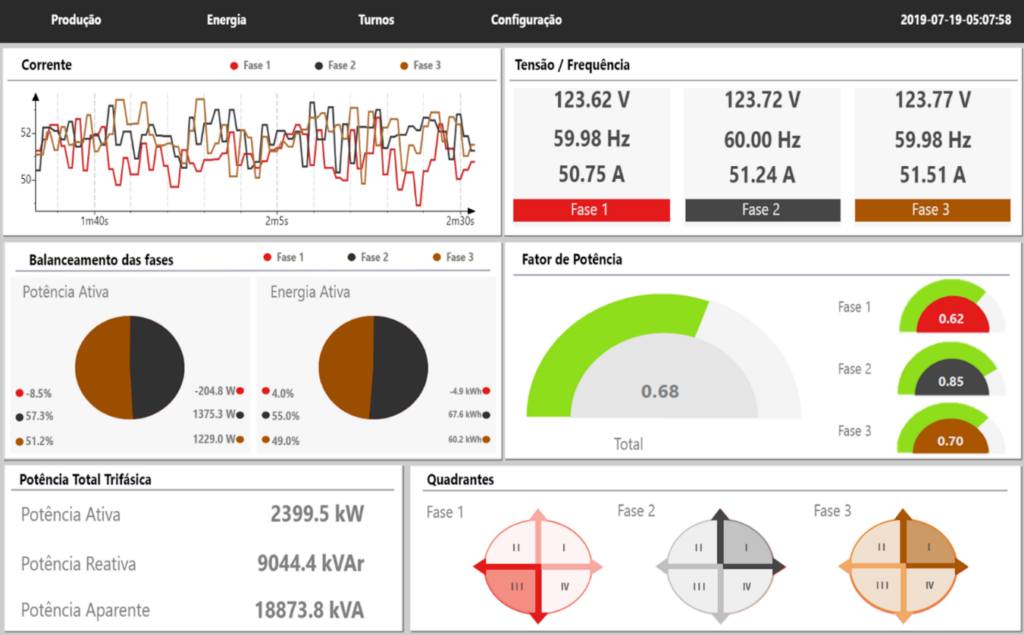

img Energia

Integração com TI, bancos de dados, nuvem e IoT

Os controladores WAGO também podem atuar como elementos de integração entre os sistemas de automação e a infraestrutura de TI. Recursos como MQTT, comunicação com bancos de dados e integração com BACnet permitem coletar, disponibilizar e compartilhar dados da automação com diferentes sistemas e aplicações.

O MQTT, por exemplo, pode ser utilizado para enviar informações como consumo de energia, temperaturas, alarmes e estados de equipamentos para a integração com dashboards e aplicações em nuvem.

Além da integração de dados, os controladores WAGO podem oferecer recursos de acesso remoto por VPN, permitindo estabelecer uma conexão segura com o sistema de automação para atividades de diagnóstico, manutenção e suporte técnico, sem a necessidade de acesso físico ao equipamento.

Precisa de apoio para desenvolver sua solução de automação predial?

Cada projeto de automação predial possui características e necessidades específicas. A escolha dos controladores, protocolos de comunicação, módulos de I/O e arquitetura de supervisão deve considerar os equipamentos existentes e os objetivos da aplicação.

Ficou interessado? A Safety Control conta com um departamento de engenharia preparado para tirar suas dúvidas e apoiar o desenvolvimento da sua solução. Entre em contato com nossa equipe para conhecer as possibilidades da WAGO para automação predial e encontrar uma arquitetura adequada ao seu projeto.
