INTRODUÇÃO

A energia elétrica é indispensável para o funcionamento de qualquer imóvel, seja residencial, comercial ou industrial. Para que sua distribuição ocorra de forma segura e eficiente, utilizam-se os quadros e painéis elétricos, responsáveis por receber a energia de uma ou mais fontes e direcioná-la para os diversos circuitos da instalação. Mais do que simples pontos de distribuição, esses equipamentos são o coração da instalação elétrica, garantindo proteção contra sobrecargas, organização dos circuitos e, em muitos casos, automação de processos. No entanto, para que cumpram sua função com segurança e confiabilidade, é fundamental que estejam corretamente identificados, conforme exigem normas técnicas como a NBR 5410 (instalações elétricas de baixa tensão) e a NR 10 (segurança em serviços com eletricidade).

PAINEL ELÉTRICO

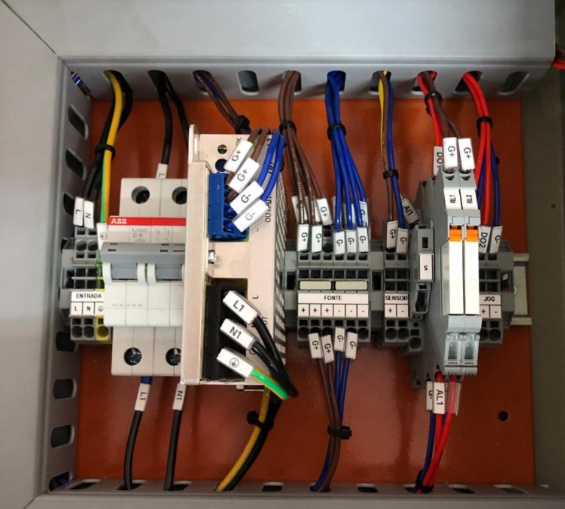

(Painel elétrico de automação)

  • Função principal: Receber energia de uma ou mais fontes e distribuir para diversos circuitos, garantindo proteção e automação.
  • Componentes típicos: disjuntores, fusíveis, contatores, relés, barramentos, seccionadoras, dispositivos de proteção contra surtos (DPS), sistemas de automação e monitoramento.
  • Aplicações:
    • Indústrias: controle de máquinas, motores, bombas, esteiras, fornos.
    • Comércios: climatização, refrigeração, iluminação centralizada.
    • Infraestrutura: elevadores, escadas rolantes, sistemas de bombeamento.
  • Normas aplicáveis:
    • NBR 5410 → instalações elétricas de baixa tensão.
    • NR 10 → segurança em serviços de eletricidade.
    • NR 12 → segurança em máquinas e equipamentos (quando o painel faz parte de sistemas industriais).
  • Versões modernas: painéis inteligentes (“Smart Panels”), que permitem monitoramento remoto, coleta de métricas em tempo real e integração com sistemas de energia, água, gás e vapor.

QUADRO ELÉTRICO

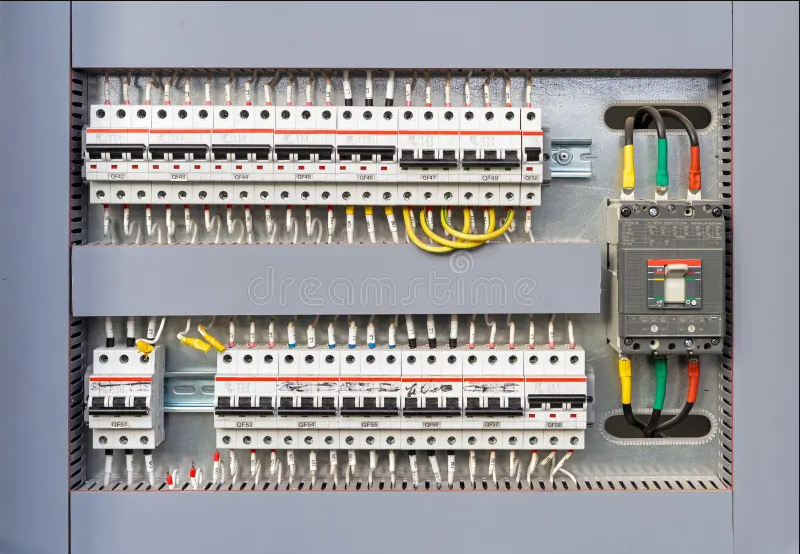

(Quadro de distribuição de energia.)

  • Função principal: Distribuir energia e proteger circuitos em escala menor.
  • Componentes típicos: disjuntores de proteção, fusíveis e barramentos simples.
  • Aplicações:
    • Residências: iluminação, tomadas, chuveiros, condicionadores de ar.
    • Pequenos comércios: circuitos básicos de energia e iluminação.
  • Normas aplicáveis:
    • Também segue a NBR 5410 e a NR 10, mas em menor complexidade.
  • Características: compacto, simples, sem recursos avançados de automação.

NORMAS PARA PAINEL – NR10 E NBR5410

Na NBR 5410 (Instalações Elétricas de Baixa Tensão), a identificação em quadros e painéis elétricos é tratada como parte das exigências de segurança, acessibilidade e manutenção.

O que a norma exige sobre identificação

  • Componentes identificados: Todos os dispositivos (disjuntores, fusíveis, contatores, DPS, etc.) devem ser claramente identificados para evitar erros de operação.
  • Circuitos: Cada circuito precisa ter indicação de sua função (ex.: iluminação, tomadas, bomba d’água).
  • Quadros/painéis: Devem possuir identificação visível, com etiquetas ou placas, indicando sua função e os circuitos que alimentam.
  • Acessibilidade: A norma reforça que os componentes devem ser dispostos de forma a permitir fácil acesso para operação e manutenção, e isso inclui a clareza das identificações.
  • Documentação: Além das etiquetas físicas, deve existir documentação (diagramas, esquemas) que relacione os dispositivos e circuitos identificados.
  • Segurança: A identificação deve ser durável, legível e resistente às condições ambientais (umidade, calor, poeira).

Em resumo

A NBR 5410 determina que todo painel ou quadro elétrico precisa ter seus componentes e circuitos identificados de forma clara e permanente, garantindo:

  • Segurança dos usuários e técnicos.
  • Facilidade na manutenção e operação.
  • Conformidade com normas de proteção e prevenção de riscos.

Isso significa que não basta instalar os dispositivos corretamente: é obrigatório rotular e documentar cada parte do painel, para que qualquer intervenção seja feita com segurança e precisão.

BENEFÍCIOS DE UMA IDENTIFICAÇÃO CORRETA

  • Eficiência na manutenção: técnicos localizam rapidamente o circuito correto, reduzindo tempo de parada e custos.
  • Redução de erros: evita desligamentos indevidos ou intervenções em circuitos errados.
  • Durabilidade: etiquetas e placas acrílicas resistentes garantem legibilidade mesmo em ambientes agressivos (umidade, calor, poeira).
  • Padronização visual: uso de cores conforme a NBR 5410 (fase, neutro, terra) facilita inspeções e diagnósticos.
  • Conformidade legal: estar dentro das normas evita penalidades e garante credibilidade da instalação.
  • Integração documental: esquemas elétricos e diagramas devem acompanhar o painel, reforçando a clareza das identificações.

Exemplos de Identificação Obrigatória

  • Circuitos: iluminação, tomadas, bombas, climatização.
  • Tensão: 127 V, 220 V, 380 V, etc.
  • Origem da alimentação: rede pública, gerador, nobreak.
  • Profissional responsável: nome ou código de quem executou a montagem.
  • Cores padronizadas:
    • Fase: preto, vermelho ou marrom.
    • Neutro: azul-claro.
    • Terra: verde ou verde-amarelo.

A identificação em painéis elétricos é obrigatória e estratégica: garante segurança, eficiência, conformidade normativa e confiabilidade da instalação. É um investimento que protege, reduz custos e assegura o funcionamento correto de qualquer sistema elétrico.

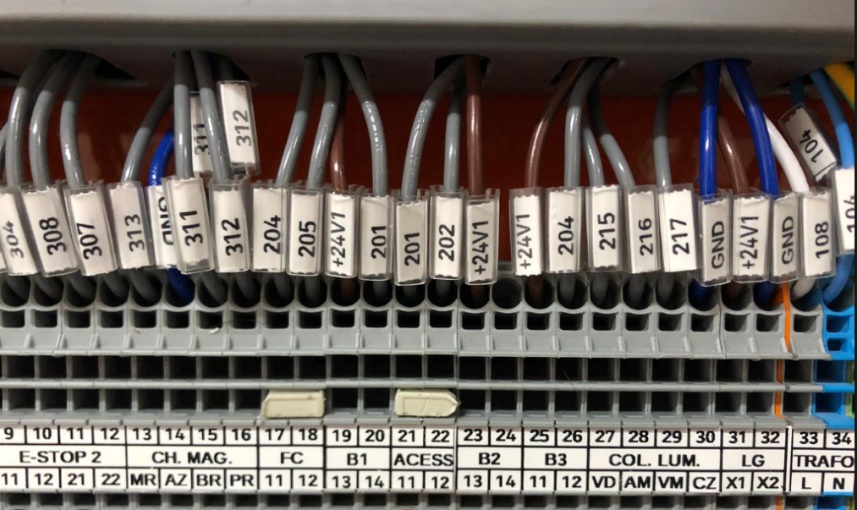

(exemplos de identificações WAGO)

WAGO SMARTPRINTER

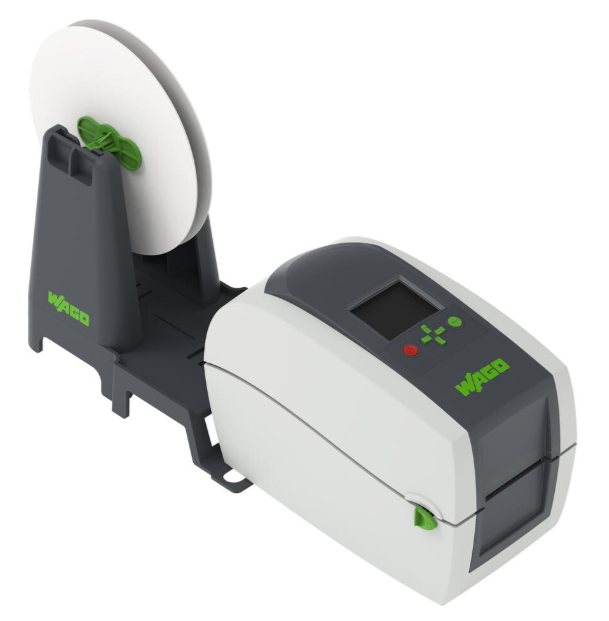

(Impressora por termotransferência; para completa identificação de gabinetes de controle)

A Smart Printer WAGO é uma solução versátil para todas as necessidades de identificação de painéis de controle, otimizando a eficiência enquanto reduz tempo e custos. Apresentando um design novíssimo e uma potente placa-mãe Linux®, a Smart Printer oferece um melhor desempenho, tornando-a ideal para aplicações em workshops e em estaleiros de construção.

Sem mais limitações de comprimento – até mesmo os trabalhos de identificação mais complexos podem agora ser manuseados facilmente.

A WAGO oferece a mídia de identificação certa para todas as tarefas do painel – seja identificação de borne, identificação de cabo e condutor ou identificação de dispositivo. A impressora pode ser usada para imprimi-las rápida e facilmente através do software Smart Script.

Os materiais são enrolados em uma bobina – isso garante a rápida montagem. Dependendo do uso previsto, os identificadores de condutor e dispositivo selecionados estão disponíveis em branco, vermelho, amarelo, azul ou verde.

O kit inicial inclui a impressora, mídia de identificação e acessórios. A Smart Printer e o software SmartScript podem ser conectados através de uma interface USB ou ETHERNET para facilitar a configuração.

Vantagens para você:

  • O software de identificação Smart Script da WAGO completa o sistema de identificação da WAGO
  • A interface intuitiva e moderna torna o Smart Script mais fácil de usar.
  • Processamento de materiais de etiquetagem
  • Lâmina durável e de alta qualidade
  • Design intuitivo e moderno
  • Uso rápido e fácil graças aos drivers da impressora integrados e configurações da impressora
  • Uma ampla variedade de diferentes mídias de identificação, incluindo modelos
  • Perfeitamente personalizados para uso com a Smart Printer de transferência térmica da WAGO
  • Interfaces de dados otimizadas para o configurador Smart Designer da WAGO, EPLAN P8, Microsoft Excel e CSV.

Ficou interessado? Saiba que Safety Control tem um departamento de engenharia que pode tirar suas dúvidas e te apoiar no desenvolvimento da sua solução!
