Motores Elétricos Industriais: Ferro Fundido ou Alumínio?

Motores elétricos industriais: como escolher a carcaça ideal?

Os motores elétricos industriais estão presentes em praticamente todos os segmentos da indústria. Bombas, ventiladores, compressores, transportadores, máquinas operatrizes e diversos sistemas de automação dependem de motores elétricos para transformar energia elétrica em movimento mecânico.

Na especificação de um motor elétrico trifásico, entretanto, não basta considerar apenas potência, tensão e rotação. O material da carcaça também influencia características importantes, como peso, resistência mecânica, comportamento diante de vibrações, dissipação térmica e adequação ao ambiente industrial.

Entre as opções mais utilizadas estão os motores com carcaça de ferro fundido e os motores com carcaça de alumínio.

Mas qual é a melhor opção?

A resposta depende principalmente da aplicação, das condições de operação e dos requisitos mecânicos da máquina.

Ferro fundido ou alumínio: qual a diferença?

A carcaça de um motor elétrico industrial não serve apenas para proteger os componentes internos. Ela também participa da estrutura mecânica do motor, contribui para a dissipação de calor e mantém o conjunto dimensionado para suportar as condições de operação.

O ferro fundido proporciona elevada resistência mecânica e robustez, sendo uma solução tradicional em aplicações industriais mais exigentes.

O alumínio, por sua vez, permite produzir motores significativamente mais leves. Essa característica é especialmente interessante em máquinas compactas, equipamentos OEM e aplicações nas quais facilidade de instalação e redução de peso são importantes.

A ABB possui soluções nas duas configurações. A linha M3BP utiliza carcaça de ferro fundido, enquanto a M2VAB utiliza carcaça de alumínio.

Motor elétrico com carcaça de ferro fundido

O motor de ferro fundido é uma escolha tradicional para aplicações industriais que exigem robustez e resistência mecânica.

A maior massa da carcaça contribui para uma construção estruturalmente rígida e para o amortecimento de vibrações. Por isso, motores desse tipo são comuns em equipamentos industriais submetidos a operação contínua e esforços mecânicos mais elevados.

Vantagens do motor de ferro fundido

Entre os principais benefícios estão:

• elevada resistência mecânica;
• alta robustez estrutural;
• boa resistência a impactos;
• bom amortecimento de vibrações;
• estabilidade dimensional;
• ampla disponibilidade em diferentes potências;
• adequação a aplicações industriais severas.

Desvantagens

A principal desvantagem do ferro fundido é o peso elevado.

Um motor de ferro fundido pode ser consideravelmente mais pesado que um modelo equivalente em alumínio. Isso pode aumentar a dificuldade de transporte, instalação e manutenção, além de exigir uma estrutura de suporte mais robusta.

Portanto, quando o baixo peso é um requisito importante da máquina, o alumínio pode apresentar vantagens.

Onde utilizar motores de ferro fundido?

Os motores elétricos industriais de ferro fundido são particularmente comuns em:

• bombas industriais;
• compressores;
• ventiladores;
• transportadores;
• máquinas de processo;
• sistemas de movimentação;
• mineração;
• saneamento;
• indústria metalúrgica;
• indústria de cimento;
• aplicações de operação contínua.

Em ambientes industriais, também é importante especificar corretamente o grau de proteção, o sistema de pintura e as características de isolamento do motor.

Motor elétrico com carcaça de alumínio

O principal diferencial do motor elétrico de alumínio é a redução de peso.

A carcaça de alumínio facilita a movimentação e a instalação do equipamento e pode ser uma solução interessante para fabricantes de máquinas que precisam reduzir peso e facilitar a integração do motor ao conjunto.

Além disso, o alumínio apresenta boa condutividade térmica. Porém, a temperatura de operação de um motor não depende exclusivamente do material da carcaça. Projeto eletromagnético, perdas, ventilação, regime de trabalho e sistema de refrigeração também são determinantes.

Vantagens do motor de alumínio

• menor peso;
• facilidade de instalação;
• boa relação peso/potência;
• facilidade de integração em máquinas;
• boa dissipação térmica da carcaça;
• interessante para fabricantes de máquinas;
• ampla aplicação em bombas, ventiladores e equipamentos gerais.

Desvantagens

Em comparação com o ferro fundido, o alumínio apresenta menor resistência mecânica.

Por isso, em aplicações sujeitas a impactos, vibração intensa ou esforços mecânicos elevados, a especificação deve ser analisada cuidadosamente.

Também é importante avaliar as condições ambientais e o sistema de proteção superficial antes da escolha definitiva do motor.

Comparativo: motor de ferro fundido x motor de alumínio

Essa comparação mostra que não existe uma carcaça universalmente melhor.

A escolha deve considerar o conjunto motor + máquina + ambiente + regime de operação.

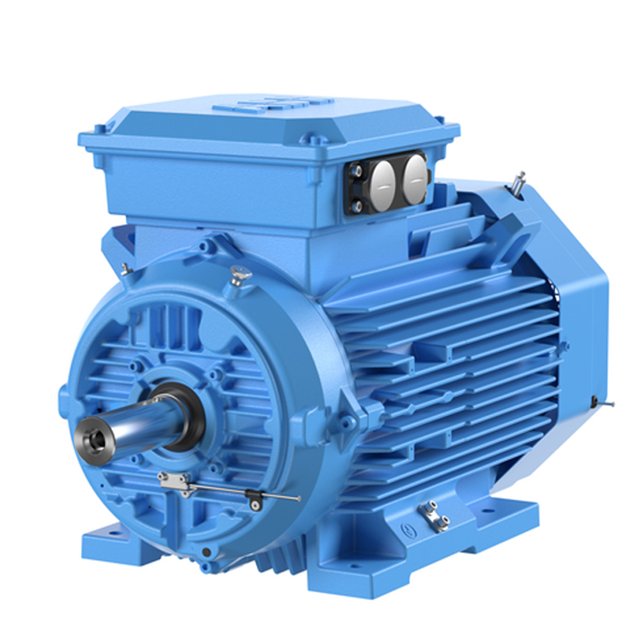

ABB M3BP: motor industrial de ferro fundido

A ABB M3BP é uma linha de motores de desempenho de processo com carcaça de ferro fundido, destinada a aplicações em área segura.

A fabricante destaca a linha para aplicações industriais que exigem desempenho, eficiência e durabilidade. No Brasil, a ABB informa disponibilidade de motores M3BP em estoque e um centro de modificações para customização conforme as necessidades do cliente. A linha possui design IR3 e garantia de três anos informada pela fabricante.

Um exemplo disponível na loja oficial ABB é o motor M3BP de 30 cv/22 kW, carcaça 225SM, 8 polos, classe de eficiência IR3, IP55, classe de isolação F e carcaça de ferro fundido.

A construção robusta torna a linha M3BP adequada para diferentes aplicações industriais, incluindo bombas, ventiladores, compressores e transportadores.

Conheça o portfólio oficial de motores elétricos ABB.

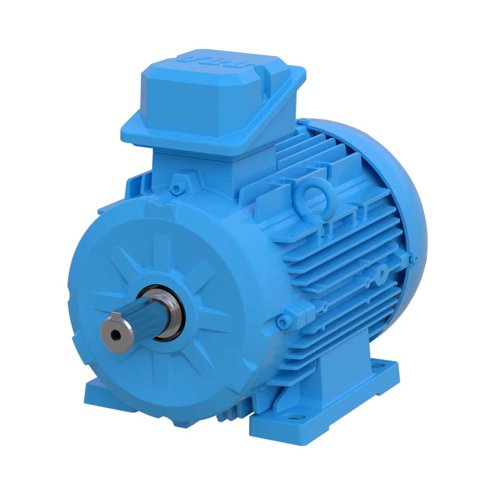

ABB M2VAB: motor de alumínio para aplicações gerais

A ABB M2VAB representa uma alternativa de motor elétrico industrial com carcaça de alumínio.

A linha foi desenvolvida especialmente para aplicações de uso geral e integração em máquinas fabricadas por OEMs. A ABB informa potências de 0,25 a 11 kW, carcaças IEC 63 a 132, eficiência IR3, proteção IP55, refrigeração IC411/TEFC e versões de 2, 4 e 6 polos.

Entre os diferenciais construtivos estão a carcaça de alumínio de alta resistência, pés removíveis, tampa defletora em polímero de alta resistência e diferentes formas construtivas.

Essas características tornam o M2VAB especialmente interessante para:

• bombas;
• ventiladores;
• redutores;
• transportadores;
• máquinas industriais;
• equipamentos OEM;
• sistemas que priorizam baixo peso.

A ABB também informa suporte local, disponibilidade de estoque, documentação técnica online, rede de assistência técnica e garantia de três anos para a linha.

Qualidade e diferenciais dos motores ABB

Ao escolher um motor elétrico industrial, analisar somente a carcaça pode levar a uma decisão incompleta.

A confiabilidade de um motor depende do conjunto: projeto eletromagnético, qualidade dos materiais, enrolamentos, isolamento, rolamentos, balanceamento do rotor, sistema de ventilação, usinagem, proteção superficial e controle de fabricação.

A ABB destaca em seu portfólio de motores e geradores características como eficiência energética, confiabilidade, disponibilidade de serviços e suporte durante a vida útil do equipamento.

Outro aspecto importante é a eficiência energética.

Em aplicações industriais, um motor pode permanecer ligado milhares de horas por ano. Assim, pequenas diferenças de eficiência podem representar uma diferença significativa no consumo de energia durante toda a vida útil.

Por isso, a escolha deve considerar não apenas o preço de compra do motor, mas também seu consumo de energia, manutenção, disponibilidade de peças, confiabilidade e adequação ao processo.

M3BP ou M2VAB: qual escolher?

De forma geral, a escolha pode ser orientada pelas características da aplicação.

A ABB M3BP, com carcaça de ferro fundido, é indicada quando robustez mecânica, resistência e operação industrial mais exigente são fatores importantes.

A ABB M2VAB, com carcaça de alumínio, é uma alternativa interessante quando redução de peso, facilidade de instalação e integração em máquinas são prioridades.

A decisão final, porém, deve considerar potência, rotação, regime de serviço, ambiente, vibração, forma construtiva, grau de proteção, eficiência, método de partida e possibilidade de utilização com inversor de frequência.

Motor elétrico industrial: especificação correta é fundamental

A escolha de um motor não deve ser baseada apenas em potência ou preço.

Para obter confiabilidade e eficiência, é necessário avaliar o ponto de operação da máquina, o torque necessário, o regime de funcionamento, as condições ambientais e a forma de acionamento.

Em sistemas com partida frequente ou elevada potência, por exemplo, também pode ser necessário avaliar a utilização de soft-starter ou inversor de frequência. A escolha correta do conjunto de acionamento pode reduzir esforços mecânicos e elétricos e melhorar o controle do processo.

A Safety Control também disponibiliza soluções ABB relacionadas ao controle e acionamento de motores, incluindo equipamentos para partidas e acionamentos industriais.

Conclusão

A diferença entre motores elétricos industriais com carcaça de ferro fundido e alumínio vai muito além do material utilizado na fabricação.

O ferro fundido proporciona maior robustez mecânica e é tradicionalmente utilizado em aplicações industriais mais exigentes. Na ABB, essa característica está presente na linha M3BP, destinada a aplicações de desempenho de processo.

O alumínio, por outro lado, proporciona redução significativa de peso e facilidade de integração. A linha M2VAB foi desenvolvida pela ABB justamente para aplicações gerais e fabricantes de máquinas que valorizam essas características.

Assim, a escolha entre ABB M3BP e ABB M2VAB deve ser feita considerando as características específicas da aplicação.

Mais importante do que escolher simplesmente entre ferro fundido e alumínio é especificar corretamente o motor, considerando eficiência energética, confiabilidade, ambiente de instalação, regime de operação, manutenção e custo total de propriedade.

Um motor corretamente dimensionado não apenas movimenta a máquina: ele contribui diretamente para a disponibilidade, produtividade e eficiência energética de todo o processo industrial.
